一、描述

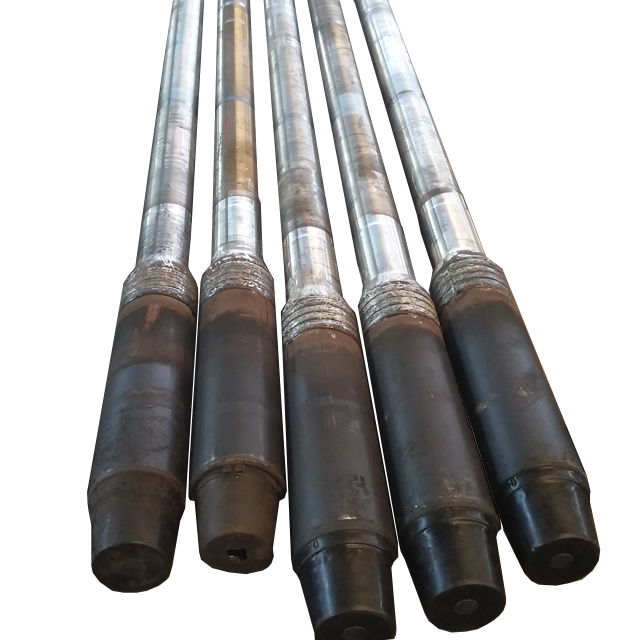

1、焊接加重鉆桿為接頭和管體焊接而成,一般采用摩擦焊接工藝。
2、特點:制造加工工序簡單,材料浪費少、成本低等優點。
3、鉆井使用等同于整體加重鉆桿。
4、材質:一般為兩種材質焊接而成,如接頭材料采用AISI4137、AISI4145H,管體材料采用AISI1340或4145H等。
5、加重鉆桿規格表:
整體加重鉆桿 |
尺寸 | 外徑 | 內徑 | 接頭外徑 | 接頭內徑 | 連接扣型 | 最大吊卡直徑 | 中間加厚直徑 | 最小通徑尺寸 |
3 1/2 | 3 1/2 | 2 1/4 | 4 3/4 | 2 1/4 | NC38 | 3 7/8 | 4 | 2 |
2 1/16 | (4 7/8, 5) | 2 1/16 | 1 13/16 |
4 | 4 | 2 1/2 | 5 1/4 | 2 1/2 | NC40 | 4 3/16 | 4 1/2 | 2 1/4 |
2 9/16 | 2 9/16 | 2 5/16 |
4 1/2 | 4 1/2 | 2 11/16 | 6 1/4 | 2 11/16 | NC46 | 4 11/16 | 5 | 2 7/16 |
2 3/4 | 2 3/4 | 2 1/2 |
2 13/16 | 2 13/16 | 2 9/16 |
5 | 5 | 3 | 6 5/8 | 3 | NC50 | 5 1/8 | 5 1/2 | 2 3/4 |
5 1/2 | 5 1/2 | 3 1/4 | 7 | 3 1/4 | 5 1/2 FH | 5 11/16 | 6 | 3 |
3 3/8 | (7 1/4, 7 1/2) | 3 3/8 | 3 1/8 |
3 7/8 |
| 3 7/8 | 3 5/8 |
4 |
| 4 | 3 3/4 |
6 5/8 | 6 5/8 | 4 | 8 | 4 | 6 5/8 FH | 6 15/16 | 7 1/8 | 3 3/4 |
4 1/2 | (8 1/4, 8 1/2) | 4 1/2 | 4 1/4 |
5 |
| 5 | 4 3/4 |
6、物理性能
屈服強度 | 抗拉強度 | 伸長率 A% | 布氏硬度 HB | 夏比沖擊功 Akv J |
MPa | Psi | MPa | Psi |
≥758 | ≥110000 | ≥965 | ≥140000 | ≥13 | 285~341 | ≥54 |
