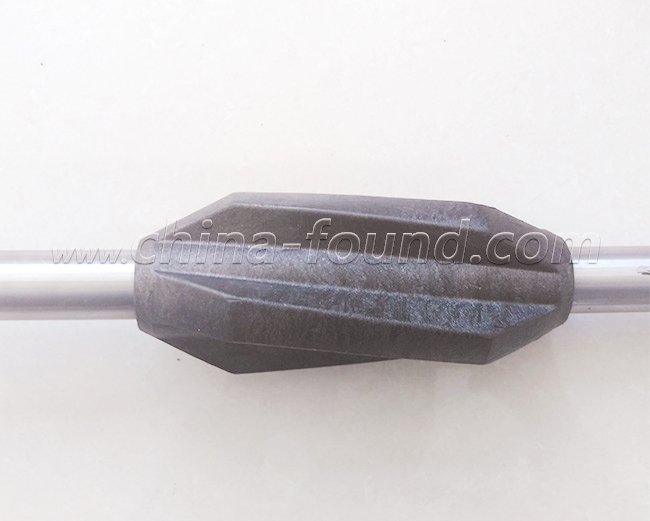

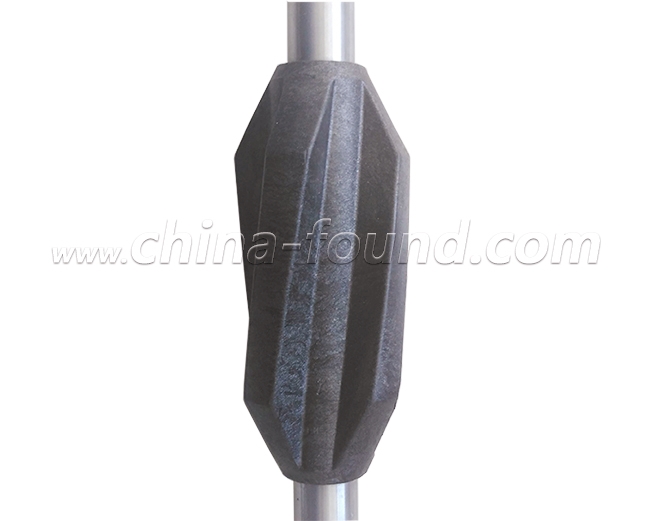

抽油桿扶正器
抽油桿扶正器是防抽油井偏磨井下工具,適用于偏磨的抽油機井,尤其適用于抽油桿中和點以上偏磨的抽油機井和定向斜井,抽油桿中和點以下,與抽油桿體上的尼龍扶正器配合,防偏磨效果更佳。抽油桿在油管內上下活動,由于抽油桿的彈性變形,桿和油管壁容易產生摩擦,抽油桿容易斷脫,抽油桿扶正器具有柔韌性強、它與油管內壁接觸,可以減少桿與管的摩擦,增強抽油機的采油壽命。連接在抽油桿上,利用扶正套的外徑大于抽油桿接箍外徑起
- 型號:
抽油桿扶正器是防抽油井偏磨井下工具,適用于偏磨的抽油機井,尤其適用于抽油桿中和點以上偏磨的抽油機井和定向斜井,抽油桿中和點以下,與抽油桿體上的尼龍扶正器配合,防偏磨效果更佳。抽油桿在油管內上下活動,由于抽油桿的彈性變形,桿和油管壁容易產生摩擦,抽油桿容易斷脫,抽油桿扶正器具有柔韌性強、它與油管內壁接觸,可以減少桿與管的摩擦,增強抽油機的采油壽命。連接在抽油桿上,利用扶正套的外徑大于抽油桿接箍外徑起
抽油桿扶正器是防抽油井偏磨井下工具,適用于偏磨的抽油機井,尤其適用于抽油桿中和點以上偏磨的抽油機井和定向斜井,抽油桿中和點以下,與抽油桿體上的尼龍扶正器配合,防偏磨效果更佳。
抽油桿在油管內上下活動,由于抽油桿的彈性變形,桿和油管壁容易產生摩擦,抽油桿容易斷脫,抽油桿扶正器具有柔韌性強、它與油管內壁接觸,可以減少桿與管的摩擦,增強抽油機的采油壽命。
連接在抽油桿上,利用扶正套的外徑大于抽油桿接箍外徑起扶正作用;利用扶正套是高強度耐磨材料,與油管接觸使扶正體磨損,而減少油管的磨損,以達到防偏磨的目的。
扶正器分類代號
分類名稱 | 滾輪類扶正器 | 柱狀類扶正器 | 卡箍類扶正器 |
分類代號 | G | Z | Q |

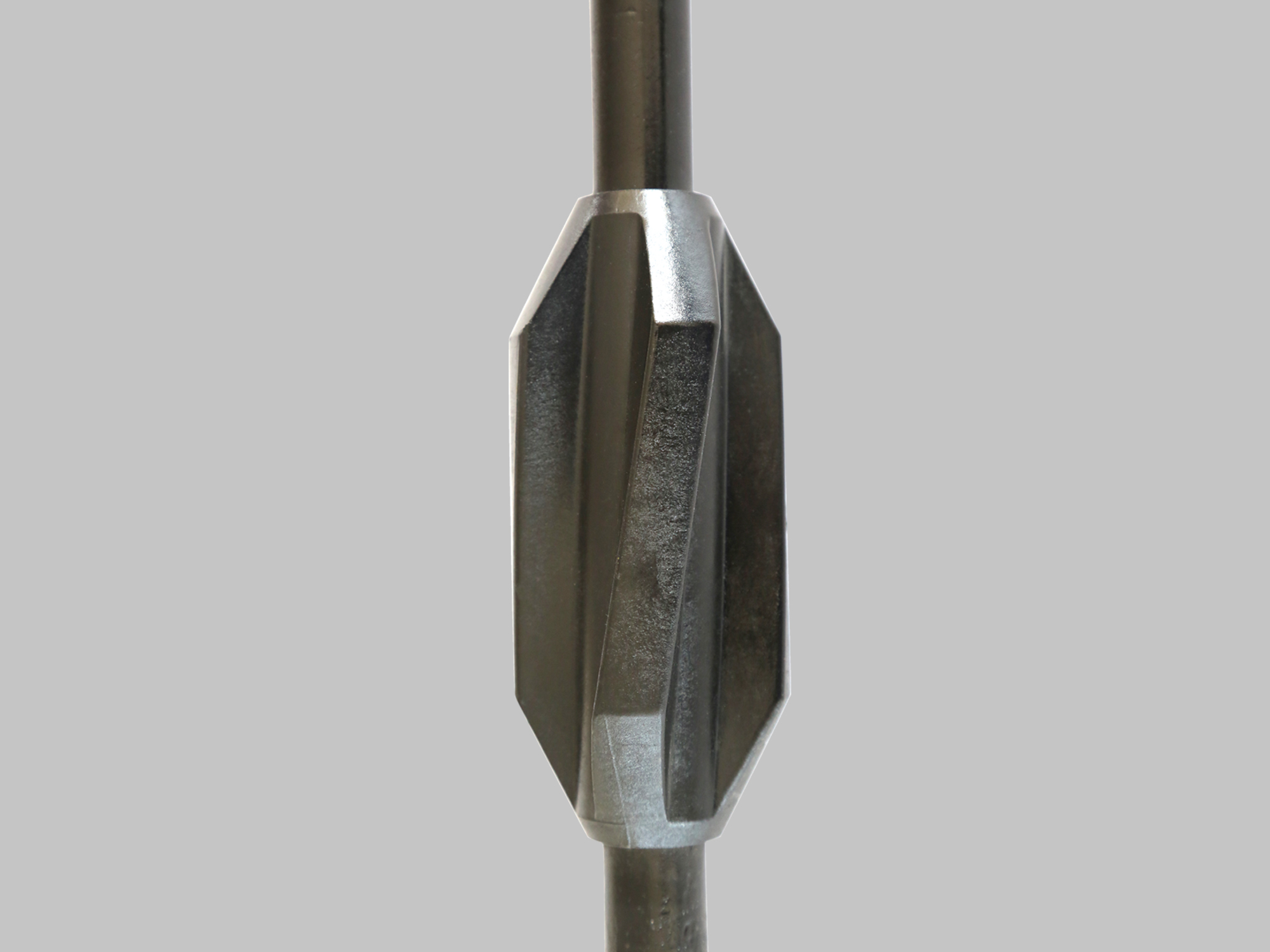

柱狀類扶正器規格基本參數
型號 | 主要尺寸 | 額定工作載荷 kN | 扶正件 徑向 擠壓 kN | 過流面積mm2 | 適應 油管內徑 mm | 工作溫度 ℃ | 本體疲勞壽命 次 | |||||
本體 外徑W mm | 扶正套內徑H mm | 肩部 倒角? (°) | 扶正套長度L mm | 最大外徑D mm | ||||||||
基本尺寸 | 極限偏差 | 本體軸向拉伸 | ||||||||||
FZZ46--5/8in | 34 | 24 | 60 | 90~130 | 46 | ±0.4 | 30 | 0.4 | ≥600 | 50 | ≤140 | ≥107 |
FZZ46--3/4in | 38 | 27 | 50 | 0.7 | ||||||||
FZZ46--7/8in | 41 | 31 | 80 | 1.1 | ||||||||
FZZ58--5/8in | 34 | 24 | 58 | 50 | 0.7 | ≥1100 | 62 | |||||
FZZ58--3/4in | 38 | 27 | 80 | 1.1 | ||||||||
FZZ58--7/8in | 42 | 31 | 100 | 1.4 | ||||||||
FZZ58--1in | 52 | 35 | 120 | 1.7 | ||||||||
FZZ72--3/4in | 38 | 27 | 72 | ±0.5 | 80 | 1.1 | ≥1600 | 76 | ||||
FZZ72--7/8in | 42 | 31 | 100 | 1.4 | ||||||||
FZZ72--1in | 52 | 35 | 120 | 1.7 | ||||||||
FZZ72--1-1/8in | 56 | 40 | 160 | 2.3 | ≥1400 |

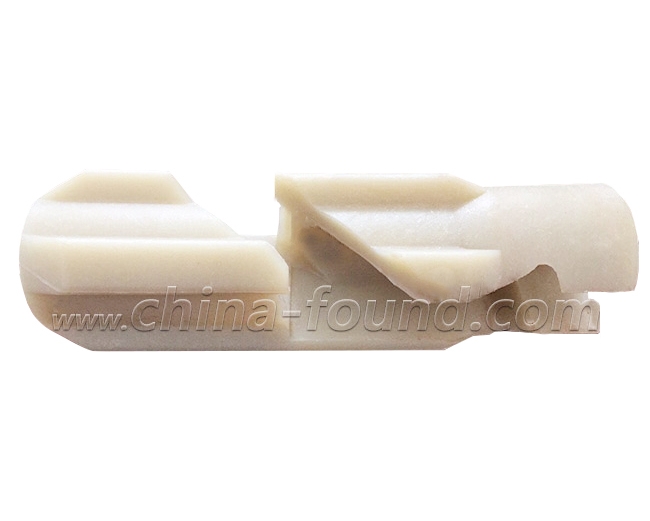

卡箍類扶正器規格基本參數
型號 | 主要尺寸 | 額定工作載荷 kN | 過流面積mm2 | 適應 油管 內徑 mm | 工作溫度 ℃ | ||||
總長度L mm | 肩部 倒角? (°) | 最大外徑D mm | |||||||
基本尺寸 | 極限偏差 |
軸向 鎖緊力
| 徑向 擠壓
| ||||||
FZQ46--16 | ≥125 | 60 | 46 | ±0.4 | 6 | 0.4 | ≥600 | 50 | ≤140 |
FZQ46--19 | 0.7 | ≥550 | |||||||
FZQ46--22 | 1.1 | ||||||||
FZQ58--16 | 58 | 0.7 | ≥1100 | 62 | |||||
FZQ58--19 | 1.1 | ||||||||
FZQ58--22 | 1.4 | ||||||||
FZQ58--25 | 1.7 | ||||||||
FZQ72--16 | 72 | ±0.5 | 1.1 | ≥1600 | 76 | ||||
FZQ72--19 | 1.4 | ||||||||
FZQ72--22 | 1.7 | ||||||||
FZQ72--25 | 2.3 | ≥1400 | |||||||
注:允許卡箍式扶正器與抽油桿凸緣直徑Du相吻合連接。 |
扶正器材料選擇方法
項目 | 指標一 | 指標二 |
工作溫度℃ | <75 | 75~140 |
選材范圍 | 塑料 | 塑料,金屬 |
推薦材料 | 尼龍66 尼龍1010 | 增強尼龍 35CrMoA |
尼龍材料技術指標
項目 | 指標 |
外觀 | 光滑無損傷 |
彎曲強度 Mpa | ≥103 |
缺口沖擊強度 kj/m2 | ≥13 |
摩擦系數 μ | ≤0.018 |
熱變形溫度 ℃ | ≥180 |
體積磨損 g/cm3 | ≤0.073 |
密度 kg/m3 | 1.3~1.4 |
