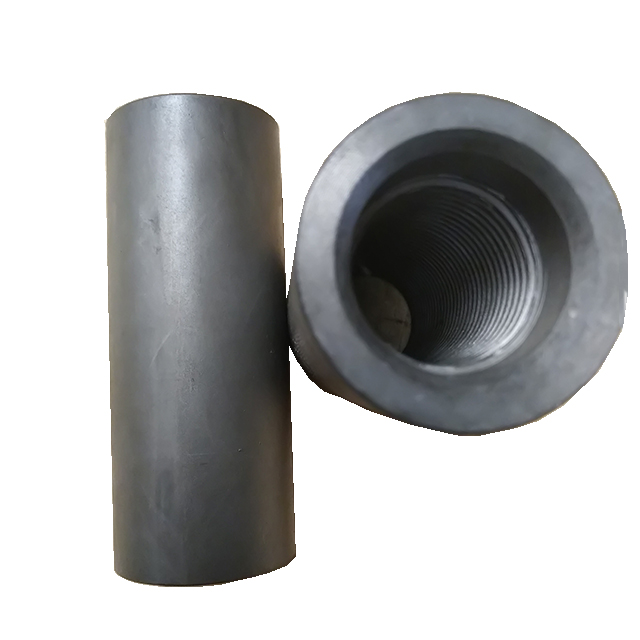

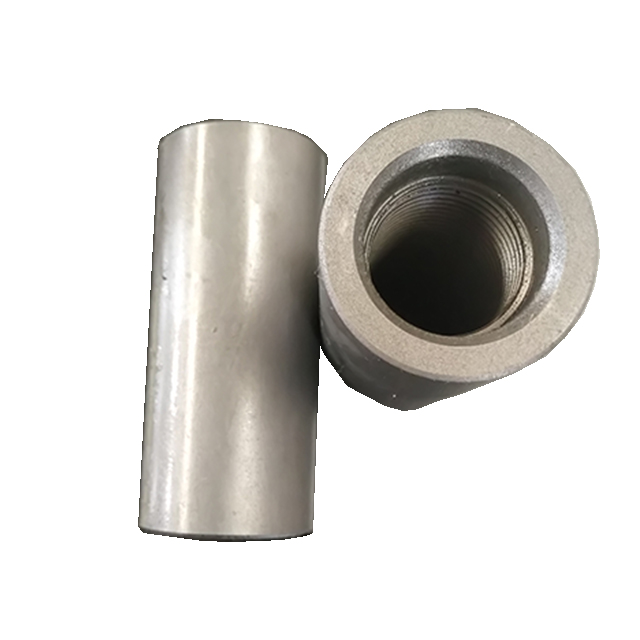

我公司生產的接箍包括抽油桿接箍、異徑接箍和噴焊接箍三種,它們均按照API Spec 11B 規范設計,采用優質碳鋼或合金結構鋼(相當于AISI 1045或AISI 4135)制造而成。噴鍍金屬是一種表面淬硬工藝技術,就是將鎳、鉻、硼和硅基粉涂抹在基體金屬上并用激光進行熔凝處理,經過這道工序的金屬表面更硬、密度更高、更均勻,摩擦系數非常低且抗腐蝕能力很高。小井眼 (SH) 直徑和標準尺寸 (FS) 的傳統抽油桿和光桿都有噴鍍金屬 (SM) 款。正常情況下,在接箍和外圓上有兩個扳手方,但根據用戶需要也可以提供無扳手方接箍。T級接箍在熱處理后的硬度為HRA56-62,具有較好的抗腐蝕性和耐磨性。在使用時,抽油桿接箍用于連接相同尺寸的抽油桿,異徑接箍用于連接不通尺寸的抽油桿或連接光桿和抽油桿柱。
接箍分類:T級(小井眼、全尺寸) 、SM級(小井眼、全尺寸)
公稱尺寸 | 5/8 in. | 3/4 in. | 7/8 in. | 1 in. | 1-1/8 in. |
in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | in. | mm |
|
全尺寸抽油桿接箍、全尺寸光桿接箍和全尺寸異徑接箍 |
ODa 外徑尺寸 | 尺寸 | 1.5 | 38.1 | 1.625 | 41.28 | 1.812 | 46 | 2.187 | 55.6 | 2.375 | 60.33 |
|
公差 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 |
-0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 |
|
|
|
|
|
|
|
|
|
|
| 尺寸 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4.5 | 114.3 |
La |
長度 | 公差 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
D2a | 尺寸 | 1.365 | 34.67 | 1.49 | 37.85 | 1.677 | 42.6 | 1.99 | 50.55 | 2.177 | 55.3 |
最小 |
D3a | 尺寸 | 1.11 | 28.19 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 | 1.753 | 44.53 |
|
公差 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 |
-0.055 | -1.39 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 |
BC1? 最大 | 尺寸 | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.09375 | 2.38 | 0.9375 | 2.38 |
小井眼抽油桿接箍、小井眼光桿接箍和小井眼異徑接箍 |
| 尺寸 | 1.25 | 31.8 | 1.5 | 38.1 | 1.625 | 41.3 | 2 | 50.8 |
|
ODa |
外徑尺寸 | 公差 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.013 |
| -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 |
|
|
|
|
|
|
|
|
|
| 尺寸 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 |
La |
長度 | 公差 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
D2a | 尺寸 | 1.177 | 29.9 | 1.427 | 36.25 | 1.552 | 39.42 | 1.927 | 48.95 |
最小 |
| 尺寸 | 1.09 | 27.69 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 |
|
D3a | 公差 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 |
| -0.035 | -0.89 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 |
BC1? 最大 | 尺寸 | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 |
a 接箍的公稱尺寸和對應的抽油桿公稱尺寸相同。 |
b 小井眼接箍為外徑減小的接箍。 |
c 對于異徑接箍和小井眼異徑接箍,外徑和長度尺寸應由最大螺紋尺寸確定。 |
d 對于1in.的足尺寸和小井眼異徑接箍L=4.500in.(114.3mm) |
e 對于 1 1/8in.的足尺寸異徑接箍L=5.000in.(127.0mm) |
注:SM級接箍需外圓噴涂,但尺寸與T級接箍相同。 |
常用接箍化學成分 |
AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
1541 | 0.36-0.45 | 0.15-0.35 | 1.35-1.65 | ≤0.04 | ≤0.04 | ≤0.3 | ≤0.35 | ≤0.06 | 0.04-0.09 | ≤0.35 | ≤0.035 |
5140 | 0.38-0.45 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | / | / | ≤0.2 | / |
4135 | 0.32-0.40 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
4120 | 0.17-0.24 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
抗拉強度(MPa) | 屈服強度(MPa) | 延伸率 (%) | 斷面收縮率(%) |
≥655 | ≥405 | ≥16 | ≥48 |
接箍硬度 | T級 | SM級 |
56HRA-62HRA | >595HV200
|
