一、描述：

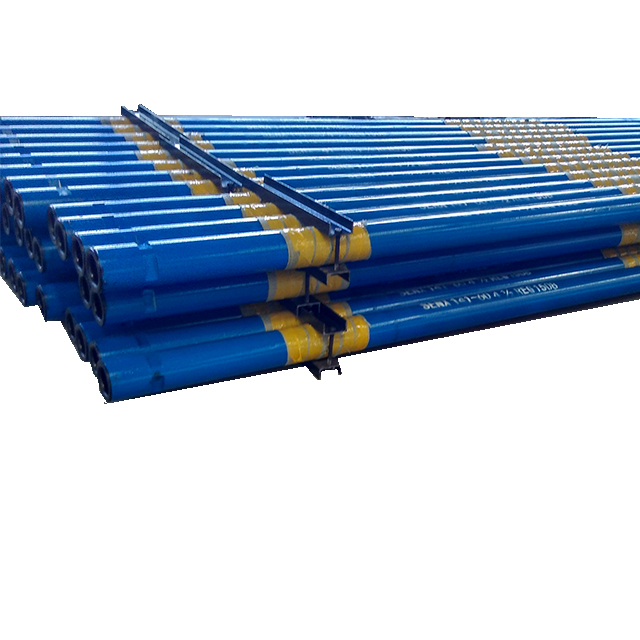

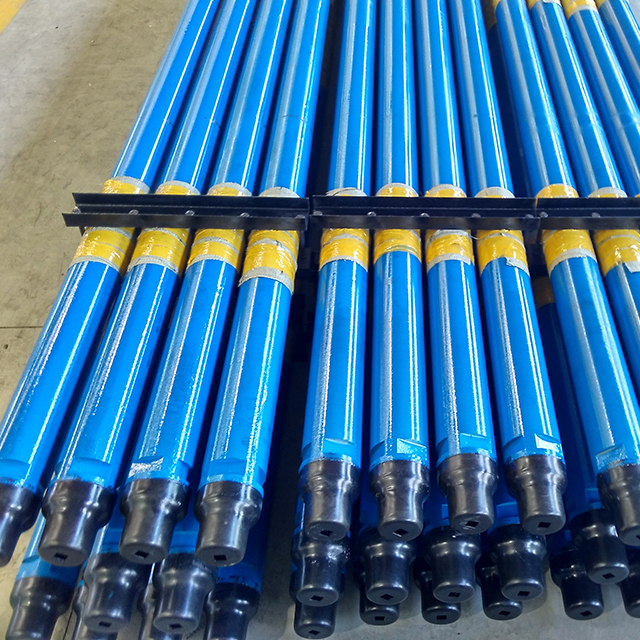

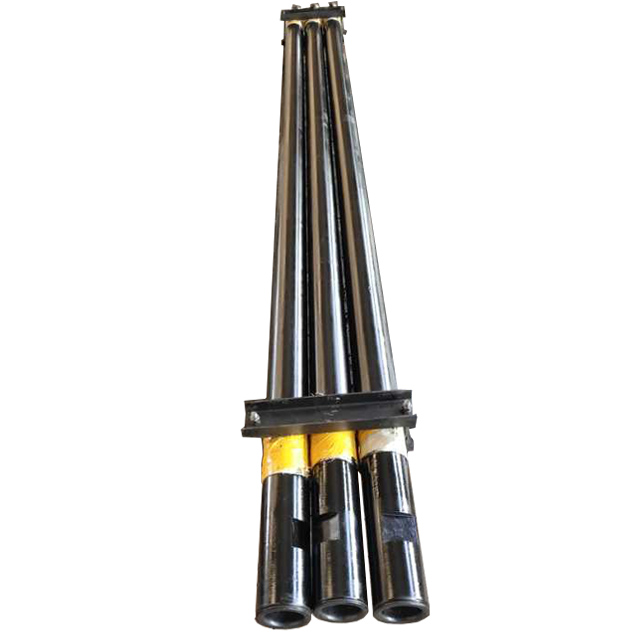

1、水井鉆鋌主要用在水井開采中水井鉆井上，增加鉆柱重量對鉆頭施壓作用。
2、根據鉆機型號不同可定制不同規格的鉆鋌，執行標準API Spec 7-1或SY/T5144-2013、按圖紙加工。
3、材質：4145H、4145HM、4137、DZ50等。
二、規格型號表
| 鉆鋌尺寸規格一覽表 | ||||||||
| 鉆鋌螺紋型號 | 外徑 | 內徑 | 長度 | 臺肩導角直徑 | 參考的彎曲強度比 | |||
| mm | inch | mm | inch | mm | inch | |||
| NC23-31 | 79.4 | 31/8 | 31.8 | 11/4 | 9150 | 30ft | 76.2 | 2.57:1 |
| NC26-35(23/8IF) | 88.9 | 31/2 | 38.1 | 11/2 | 82.9 | 2.42:1 | ||
| NC31-41(27/8IF) | 104.8 | 41/8 | 50.8 | 2 | 100.4 | 2.43:1 | ||
| NC35-47 | 120.7 | 43/4 | 50.8 | 2 | 114.7 | 2.58:1 | ||
| NC38-50(31/2IF) | 127 | 5 | 57.2 | 21/4 | 121 | 2.38:1 | ||
| NC44-60 | 152.4 | 6 | 57.2 | 21/4 | 9150or9450 | 30ftor31ft | 144.5 | 2.49:1 |
| NC44-60 | 152.4 | 6 | 71.4 | 213/16 | 144.5 | 2.84:1 | ||
| NC44-62 | 158.8 | 61/4 | 57.2 | 21/4 | 149.2 | 2.91:1 | ||
| NC46-62(4IF) | 158.8 | 61/4 | 71.4 | 213/16 | 150 | 2.63:1 | ||
| NC46-65(4IF) | 165.1 | 61/2 | 57.2 | 21/4 | 154.8 | 2.76:1 | ||
| NC46-65(4IF) | 165.1 | 61/2 | 71.4 | 213/16 | 154.8 | 3.05:1 | ||
| NC46-67(4IF) | 171.4 | 63/4 | 57.2 | 21/4 | 159.5 | 3.18:1 | ||
| NC50-67(41/2IF) | 171.4 | 63/4 | 71.4 | 213/16 | 159.5 | 2.37:1 | ||
| NC50-70(41/2IF) | 177.8 | 7 | 57.2 | 21/4 | 164.7 | 2.54:1 | ||
| NC50-70(41/2IF) | 177.8 | 7 | 71.4 | 213/16 | 164.7 | 2.37:1 | ||
| NC50-72(41/2IF) | 184.2 | 71/4 | 71.4 | 213/16 | 169.5 | 3.12:1 | ||
| NC56-77 | 196.8 | 73/4 | 71.4 | 213/16 | 185.3 | 2.70:1 | ||
| NC56-80 | 203.2 | 8 | 71.4 | 213/16 | 190.1 | 3.02:1 | ||
| 65/8REG | 209.6 | 81/4 | 71.4 | 213/16 | 195.7 | 2.93:1 | ||
| NC61-90 | 228.6 | 9 | 71.4 | 213/16 | 212.7 | 3.17:1 | ||
| 75/8REG | 241.3 | 91/2 | 76.2 | 3 | 223.8 | 2.81:1 | ||
| NC70-97 | 247.6 | 93/4 | 76.2 | 3 | 232.6 | 2.57:1 | ||
| NC70-100 | 254 | 10 | 76.2 | 3 | 237.3 | 2.81:1 | ||
| 85/8REG | 279.4 | 11 | 76.2 | 3 | 266.7 | 2.84:1 | ||
| 注:1、鉆鋌螺紋類型：NC-數字型 IF-內平型 REG-正規型。 | ||||||||
| 2、彎曲強度比：內螺紋危險斷面抗彎截面模數與外螺紋危險斷面抗彎截面模數之比。 | ||||||||
| 另：我公司除可生產以上普通鉆鋌、螺旋鉆鋌外，還可根據用戶要求生產特殊規格的鉆鋌 及高效耐磨加長鉆鋌。 | ||||||||
三、物理性能參數表
| 鉆鋌機械性能表 | ||||||||
| 鉆鋌外徑范圍 | 屈服強度 | 抗拉強度 | 伸長率 A% | 布氏硬度 HB | 夏比沖擊功 Akv J | |||
| mm | in | MPa | Psi | MPa | Psi | |||
| 79.4～171.4 | 3-1/8～6-3/4 | ≥758 | ≥110000 | ≥965 | ≥140000 | ≥13 | 285～341 | ≥54 |
| 177.8～279.4 | 7～11 | ≥689 | ≥100000 | ≥930 | ≥135000 | ≥13 | 285～341 | ≥54 |
| 在特殊工況下，根據供求雙方協商，可將夏比沖擊功確定為大于70J | ||||||||
