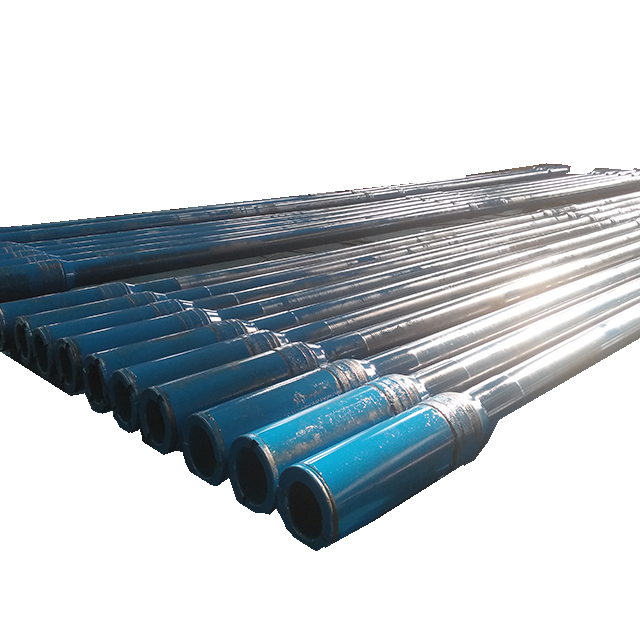

1、加重鉆桿執行標準:旋轉鉆柱構件規范 API Spec 7-1 或SY/T5146-2014,也可以按客戶提供圖紙加工生產。
2、材料選擇:加重鉆桿使用材料AISI4145H或AISI4145HM。
3、加工工藝特點:棒料一端鉆孔到另一端,不采用對鉆,內孔光滑無臺階。
熱處理先經行兩端正火(使螺紋部分組織晶粒細化,延長使用壽命)+淬火+回火。
4、加重鉆桿特點:
(1)其鉆桿bai接頭比普通鉆桿長,可以du提供較大的耐磨表面和重量,zhi接頭螺紋可以多次修復;
(2)比同尺寸的鉆桿重,壁厚比普通鉆桿增加了2-3倍,管體和接頭外徑與普通鉆桿一致,內孔是內平的,內孔直徑至少等于鉆鋌的內徑。
(3)中部外加厚段起小型穩定器作用。增加了抗彎曲性能。
(4)接頭表面敷焊耐磨的硬質合金,壽命可以延長4倍。
(5)鉆柱疲勞失效常發生在鉆鋌以上數根鉆桿上,因?yàn)閺你@鋌過渡到鉆桿時斷面急劇變化,彎曲應力集中在這部分鉆桿上。如果在鉆鋌和鉆桿之間加入15~30根加重鉆桿,加重鉆桿,則可以緩和斷面的變化,減少應力集中,防止與鉆鋌連接的鉆桿發生疲勞破壞;從而減少鉆具事故。另外,與鉆鋌相比,加重鉆桿還有打撈容易、可縮短起下鉆時間、搬運方便等優點,并能保持定向井的方位,起到穩斜作用。在大鉤負荷和鉆壓相同的情況下,使用加重鉆桿,還可提高鉆機的鉆深能力。
(6)用于定向井:定向井鉆柱中接上加重鉆桿后,可使鉆鋌和加重鉆桿本體不緊貼在井壁上,從而減少發生粘吸卡鉆的可能性,此外,滑動鉆進過程中有利于定向井、水平井井眼軌跡控制。還能更好地控制井斜角和方位角,減少定向工作的次數,從而縮短定向井的建井周期。
整體加重鉆桿 |
尺寸 | 外徑 | 內徑 | 接頭外徑 | 接頭內徑 | 連接扣型 | 最大吊卡直徑 | 中間加厚直徑 | 最小通徑尺寸 |
3 1/2 | 3 1/2 | 2 1/4 | 4 3/4 | 2 1/4 | NC38 | 3 7/8 | 4 | 2 |
2 1/16 | (4 7/8, 5) | 2 1/16 | 1 13/16 |
4 | 4 | 2 1/2 | 5 1/4 | 2 1/2 | NC40 | 4 3/16 | 4 1/2 | 2 1/4 |
2 9/16 | 2 9/16 | 2 5/16 |
4 1/2 | 4 1/2 | 2 11/16 | 6 1/4 | 2 11/16 | NC46 | 4 11/16 | 5 | 2 7/16 |
2 3/4 | 2 3/4 | 2 1/2 |
2 13/16 | 2 13/16 | 2 9/16 |
5 | 5 | 3 | 6 5/8 | 3 | NC50 | 5 1/8 | 5 1/2 | 2 3/4 |
5 1/2 | 5 1/2 | 3 1/4 | 7 | 3 1/4 | 5 1/2 FH | 5 11/16 | 6 | 3 |
3 3/8 | (7 1/4, 7 1/2) | 3 3/8 | 3 1/8 |
3 7/8 |
| 3 7/8 | 3 5/8 |
4 |
| 4 | 3 3/4 |
6 5/8 | 6 5/8 | 4 | 8 | 4 | 6 5/8 FH | 6 15/16 | 7 1/8 | 3 3/4 |
4 1/2 | (8 1/4, 8 1/2) | 4 1/2 | 4 1/4 |
5 |
| 5 | 4 3/4 |
