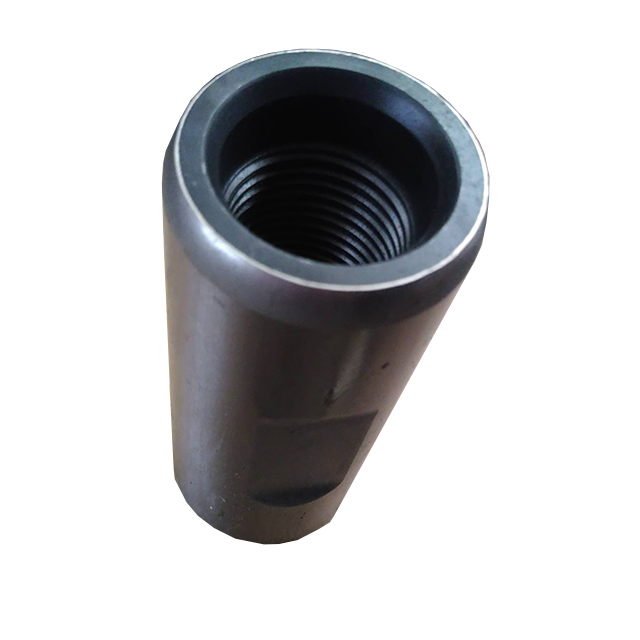

SM 級接箍
一、描述:1、 SM級接箍,在T級接箍外表面噴涂一層鎳基合金粉末,硬度高、耐磨性好等優點。一般使用在偏磨嚴重的油井內。2、使用材料:40Cr、30CrMo、AISI4142等二、規格型號表:公稱尺寸 5/8 in. 3/4 in. 7/8 in. 1 in. 1-1/8 in. in. mm in. mm in. mm in. mm in. mm全
- 型號: 5/8“——1 1/8“
一、描述:1、 SM級接箍,在T級接箍外表面噴涂一層鎳基合金粉末,硬度高、耐磨性好等優點。一般使用在偏磨嚴重的油井內。2、使用材料:40Cr、30CrMo、AISI4142等二、規格型號表:公稱尺寸 5/8 in. 3/4 in. 7/8 in. 1 in. 1-1/8 in. in. mm in. mm in. mm in. mm in. mm全
一、描述:

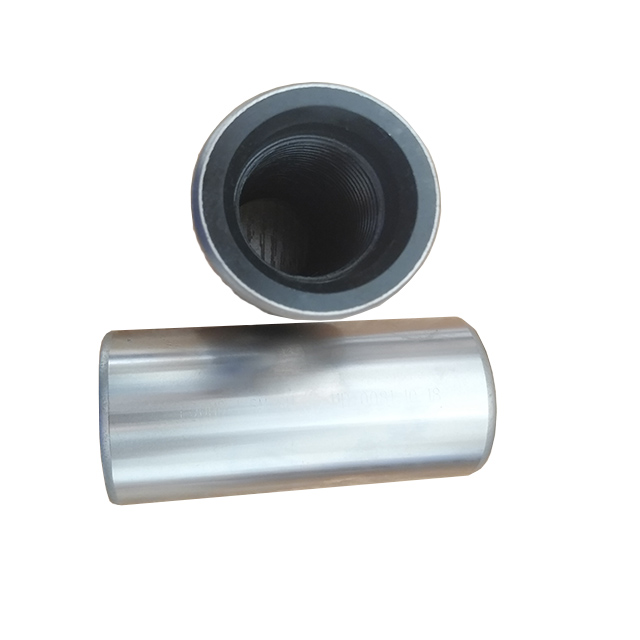

1、 SM級接箍,在T級接箍外表面噴涂一層鎳基合金粉末,硬度高、耐磨性好等優點。
一般使用在偏磨嚴重的油井內。
2、使用材料:40Cr、30CrMo、AISI4142等

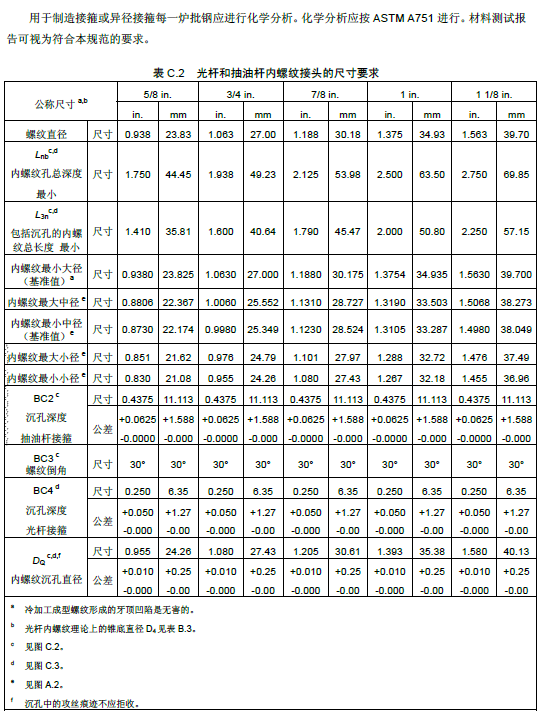

二、規格型號表:
公稱尺寸 | 5/8 in. | 3/4 in. | 7/8 in. | 1 in. | 1-1/8 in. | ||||||
in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | ||
全尺寸抽油桿接箍、全尺寸光桿接箍和全尺寸異徑接箍 | |||||||||||
ODa 外徑尺寸 | 尺寸 | 1.5 | 38.1 | 1.625 | 41.28 | 1.812 | 46 | 2.187 | 55.6 | 2.375 | 60.33 |
公差 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.013 | 0.005 | 0.13 | |
-0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | ||
尺寸 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4.5 | 114.3 | |
La | |||||||||||
長度 | 公差 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 |
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
D2a | 尺寸 | 1.365 | 34.67 | 1.49 | 37.82 | 1.677 | 42.6 | 1.99 | 50.55 | 2.177 | 55.3 |
最小 | |||||||||||
D3a | 尺寸 | 1.11 | 28.19 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 | 1.753 | 44.53 |
公差 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | |
-0.055 | -1.39 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | ||
BC1? 最大 | 尺寸 | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.09375 | 2.38 | 0.9375 | 2.38 |
小井眼抽油桿接箍、小井眼光桿接箍和小井眼異徑接箍 | |||||||||||
尺寸 | 1.25 | 31.8 | 1.5 | 38.1 | 1.625 | 41.3 | 2 | 50.8 | |||
ODa | |||||||||||
外徑尺寸 | 公差 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.013 | ||
-0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | ||||
尺寸 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | |||
La | |||||||||||
長度 | 公差 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | ||
0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||
D2a | 尺寸 | 1.177 | 29.9 | 1.427 | 36.25 | 1.552 | 39.42 | 1.927 | 48.95 | ||
最小 | |||||||||||
尺寸 | 1.09 | 27.69 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 | |||
D3a | 公差 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | ||
-0.035 | -0.89 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | ||||
BC1? 最大 | 尺寸 | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 | ||
a 見圖C.1。 | |||||||||||
b 接箍的公稱尺寸和對應的抽油桿公稱尺寸相同。 | |||||||||||
c 小井眼接箍為外徑減小的接箍。 | |||||||||||
d 對于異徑接箍和小井眼異徑接箍,外徑和長度尺寸應由最大螺紋尺寸確定。 | |||||||||||
e 見圖C.2,外形由制作廠商任選。 | |||||||||||
f 對于1in.的足尺寸和小井眼異徑接箍L=4.500in.(114.3mm) | |||||||||||
g 對于 1 1/8in.的足尺寸異徑接箍L=5.000in.(127.0mm) | |||||||||||
注:SM級接箍需外圓噴涂,但尺寸與T級接箍相同。 |

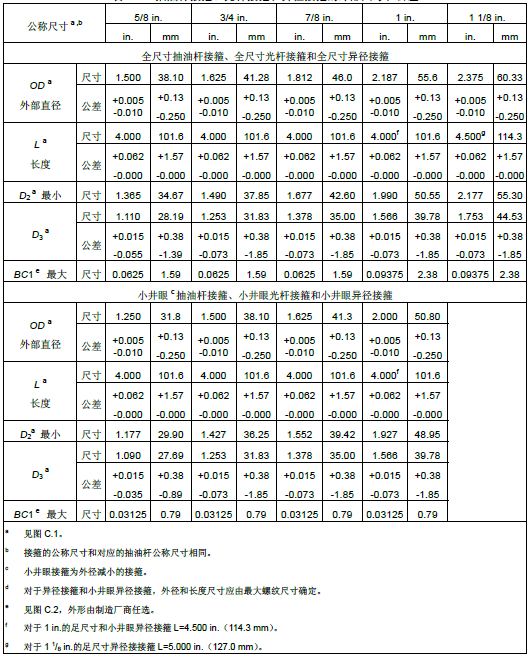

抽油桿接箍、光桿接箍和異徑接箍的外形尺寸和公差
