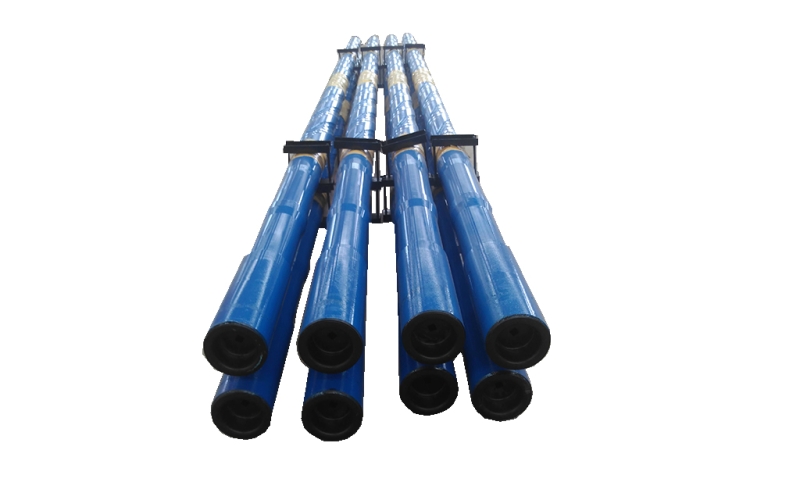

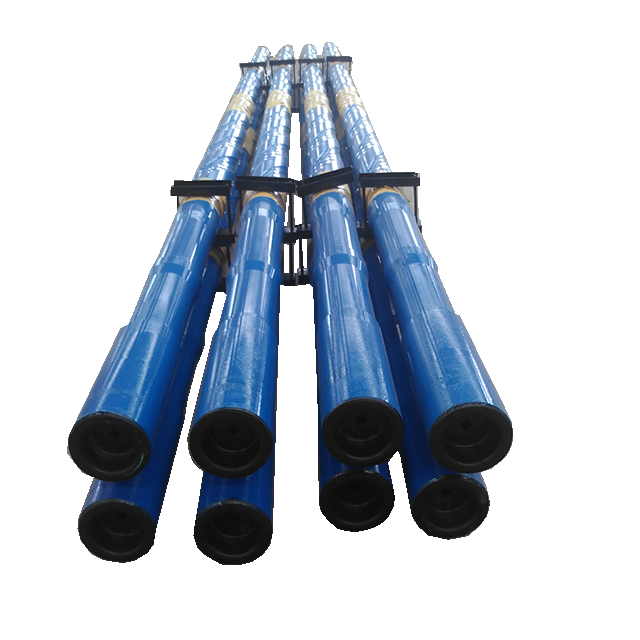

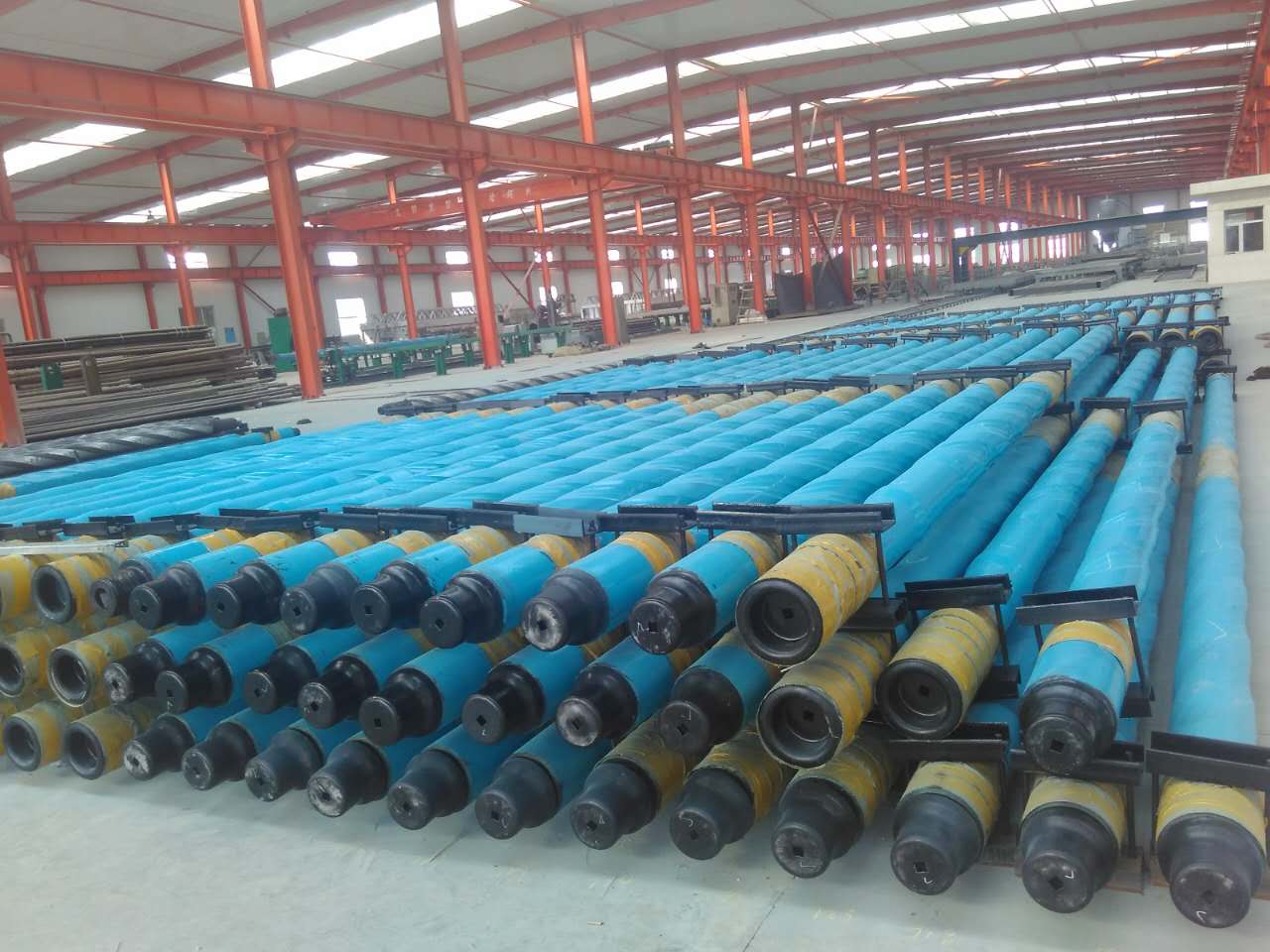

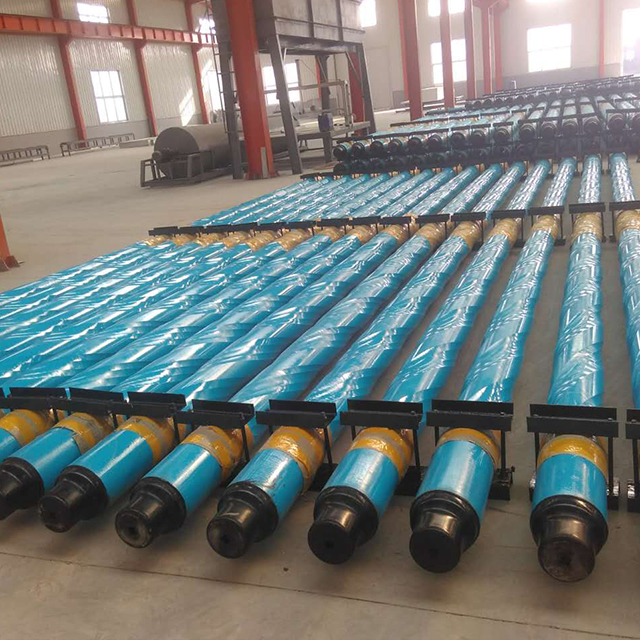

螺旋鉆鋌可以防止鉆具在鉆井過程中的差動壓力阻滯，螺旋槽可以讓泥漿圍繞鉆鋌自由的流動以平衡壓力防止阻滯的形成，從而有效防止壓差卡鉆現象發生。
可以減少同鉆井井壁的接觸面積，因而能夠有效的降低產生差動壓力阻滯的可能性。 螺旋鉆鋌之所以被廣泛使用是因?yàn)槠浔旧淼奶匦詻Q定，這種特殊螺旋鉆鋌能夠減少井壁和管體的接觸面積，從而避免鉆柱的“卡鉆”現象。
鉆鋌的尺寸規格
鉆鋌螺紋 型號 | 外徑D | 內徑d | 長度L | 臺肩倒角直徑DF | 參考的 彎曲強度比b | ||||
mm | in | mm | in | mm | in | mm | in | ||
NC23-31a（試行） | 79.4 | 3 1/8 | 31.8 | 1 1/4 | 9150 | 30 | 76.2 | 3 | 2.57:1 |
NC26-35(2 3/8IFa) | 88.9 | 3 1/2 | 38.1 | 1 1/2 | 9150 | 30 | 82.9 | 3 17/64 | 2.42:1 |
NC31-41(2 7/8IF) | 104.8 | 4 1/8 | 50.8 | 2 | 9150 | 30或31 | 100.4 | 3 61/64 | 2.43:1 |
NC35-47 | 120.7 | 4 3/4 | 50.8 | 2 | 9150 | 30或31 | 114.7 | 4 33/64 | 2.58:1 |
NC38-50（3 1/2IF） | 127.0 | 5 | 57.2 | 2 1/4 | 9150 | 30或31 | 121.0 | 4 49/64 | 2.38:1 |
NC44-60 | 152.4 | 6 | 57.2 | 2 1/4 | 9150或9450 | 30或31 | 144.5 | 5 11/16 | 2.49:1 |
NC44-60 | 152.4 | 6 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 144.5 | 5 11/16 | 2.84:1 |
NC44-60 | 158.8 | 6 1/4 | 57.2 | 2 1/4 | 9150或9450 | 30或31 | 149.2 | 5 7/8 | 2.91:1 |
NC46-62(4IF) | 158.8 | 6 1/4 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 150.0 | 5 29/32 | 2.63:1 |
NC46-65(4IF) | 165.1 | 6 1/2 | 57.2 | 2 1/4 | 9150或9450 | 30或31 | 154.8 | 6 3/32 | 2.76:1 |
NC46-65(4IF) | 165.1 | 6 1/2 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 154.8 | 6 3/32 | 3.05:1 |
NC46-67(4IF) | 171.4 | 6 3/4 | 57.2 | 2 1/4 | 9150或9450 | 30或31 | 159.5 | 6 9/32 | 3.18:1 |
NC50-67（4 1/2IF） | 171.4 | 6 3/4 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 159.5 | 6 9/32 | 2.37:1 |
NC50-70（4 1/2IF） | 177.8 | 7 | 57.2 | 2 1/4 | 9150或9450 | 30或31 | 164.7 | 6 31/64 | 2.54:1 |
NC50-70（4 1/2IF） | 177.8 | 7 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 164.7 | 6 31/64 | 2.73:1 |
NC50-72（4 1/2IF） | 184.2 | 7 3/4 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 169.5 | 6 43/64 | 3.12:1 |
NC56-77 | 196.8 | 7 3/4 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 185.3 | 7 19/64 | 2.70:1 |
NC56-80 | 203.2 | 8 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 190.1 | 7 31/64 | 3.02:1 |
6 5/8REG | 209.6 | 8 3/4 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 195.7 | 7 45/64 | 2.93:1 |
NC61-90 | 228.6 | 9 | 71.4 | 2 13/16 | 9150或9450 | 30或31 | 212.7 | 8 3/8 | 3.17:1 |
7 5/8REG | 241.3 | 9 1/2 | 76.2 | 3 | 9150或9450 | 30或31 | 223.8 | 8 13/16 | 2.81:1 |
NC70-97 | 247.6 | 9 3/4 | 76.2 | 3 | 9150或9450 | 30或31 | 232.6 | 9 5/32 | 2.57:1 |
NC70-100 | 254.0 | 10 | 76.2 | 3 | 9150或9450 | 30或31 | 237.3 | 9 11/32 | 2.81:1 |
8 5/8REG | 279.4 | 11 | 76.2 | 3 | 9150或9450 | 30或31 | 266.7 | 10 1/2 | 2.84:1 |
a鉆鋌螺紋類型：NCXX-數字型，IF-內平型，REG-正規型，括號內是可以互換的鉆鋌螺紋類型。 b 彎曲強度比：內螺紋危險斷面抗彎截面模數與外螺紋危險斷面抗彎截面模數之比。 c 僅適用于C型鉆鋌。 | |||||||||
鉆鋌的主要尺寸偏差
外徑范圍 | 外徑D | 外徑差a | 內徑d | 長度L | 臺肩倒角直徑DF | |||
mm | in | mm | in | mm | in | mm | mm | mm |
≤88.9 | ≤3 1/2 | +1.19 0 | 3/64 0 | 4≤0.89 | 0.035 | +1.6 0 | ±152.4 (+152.40)b | ±0.4 |
＞88.9~114.3 | ＞3 1/2~4 1/2 | +1.59 0 | 1/16 0 | ≤1.17 | 0.046 | |||
＞114.3~139.7 | ＞4 1/2~5 1/2 | +1.98 0 | 5/64 0 | ≤1.47 | 0.058 | |||
＞139.7~165.1 | ＞5 1/2~6 1/2 | +3.18 0 | 1/8 0 | ≤1.78 | 0.070 | |||
＞165.1~209.55 | ＞6 1/2~8 1/4 | +3.97 0 | 5/32 0 | ≤2.16 | 0.085 | |||
＞209.55~241.3 | ＞8 1/4~9 1/2 | +4.76 0 | 3/16 0 | ≤2.54 | 0.100 | |||
＞241.3 | ＞9 1/2 | +6.35 0 | 1/4 0 | ≤3.05 | 0.120 | |||
a 該“外徑差”指同一橫截面上測量的最大與最小外徑之差， b 僅適用于C型鉆鋌。 | ||||||||
鉆鋌連接不為盈利分散結構
鉆鋌螺紋類型 | 內螺紋臺肩面至最后一牙 刻痕長度Lx | 內螺紋件 圓柱段直徑Dcb | 內螺紋圓柱段后的錐孔錐度T.P.F | 外螺紋件的 槽直徑DRG | 可替代內螺紋臺肩面至應力分散槽長度LRG | |||||
mm ±1.59 | in ±1/16 | mm +0.40 -0.0 | in +1/64-0 | mm/m ±20.83 | in/ft ±1/4 | mm +0.0 -0.79 | in +0.0 -0.031 | mm +0.0 -3.18 | in +0-1/8 | |
NC35 | 82.6 | 3 1/4 | 82.15 | 3 15/64 | 166.67 | 2 | 82.07 | 3.231 | 85.73 | 3 3/8 |
NC38(3 1/2IF) | 88.9 | 3 1/2 | 88.11 | 3 15/32 | 166.67 | 2 | 89.10 | 3.508 | 92.08 | 3 5/8 |
NC40 | 101.6 | 4 | 92.87 | 3 21/32 | 166.67 | 2 | 95.81 | 3.772 | 104.78 | 4 1/8 |
NC44 | 101.6 | 4 | 101.60 | 4 | 166.67 | 2 | 104.57 | 4.117 | 104.78 | 4 1/8 |
NC46(4IF) | 101.6 | 4 | 106.76 | 4 13/64 | 166.67 | 2 | 109.88 | 4.326 | 104.78 | 4 1/8 |
NC50(4 1/2IF) | 101.6 | 4 | 117.48 | 4 5/8 | 166.67 | 2 | 120.45 | 4.742 | 104.78 | 4 1/8 |
NC56 | 114.3 | 4 1/2 | 121.84 | 4 51/64 | 250.00 | 3 | 134.04 | 5.277 | 117.48 | 4 5/8 |
NC61 | 127.0 | 5 | 132.95 | 5 15/64 | 250.00 | 3 | 148.31 | 5.839 | 130.18 | 5 1/8 |
NC70 | 139.7 | 5 1/2 | 152.00 | 5 63/64 | 250.00 | 3 | 170.54 | 6.714 | 142.88 | 5 5/8 |
NC77 | 152.4 | 6 | 166.29 | 6 35/64 | 250.00 | 3 | 188.01 | 7.402 | 155.58 | 6 1/8 |
4 1/2 FH | 88.9 | 3 1/2 | 96.44 | 3 61/64 | 250.00 | 3 | 106.17 | 4.180 | 92.08 | 3 5/8 |
4 1/2 REG | 95.25 | 3 3/4 | 94.46 | 3 23/32 | 250.00 | 3 | 101.93 | 4.013 | 98.43 | 3 7/8 |
5 1/2 REG | 108.0 | 4 1/4 | 114.30 | 4 1/2 | 250.00 | 3 | 123.67 | 4.869 | 111.13 | 4 3/8 |
6 5/8 REG | 114.3 | 4 1/2 | 134.14 | 5 9/32 | 166.67 | 2 | 137.59 | 5.417 | 117.48 | 4 5/8 |
7 5/8 REG | 120.7 | 4 3/4 | 148.83 | 5 55/64 | 250.00 | 3 | 161.26 | 6.349 | 123.83 | 4 7/8 |
8 5/8 REG | 123.8 | 4 7/8 | 172.24 | 6 25/32 | 250.00 | 3 | 185.45 | 7.301 | 127.00 | 5 |
注：NC23，NC262 （3/8IF），NC31（2 7/8IF）螺紋因壁薄而不帶連接部位應力分散結構。 | ||||||||||

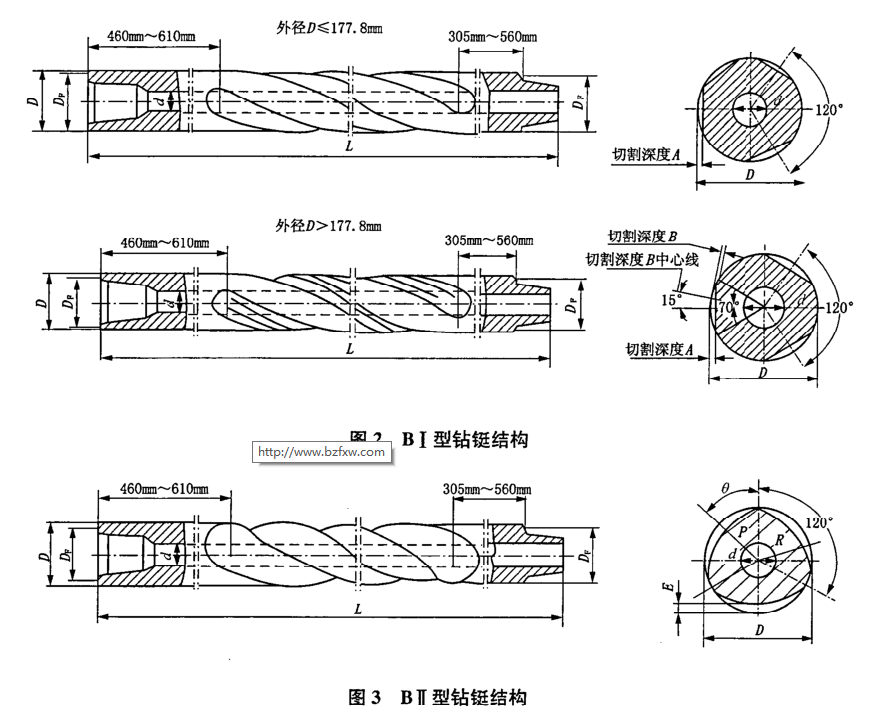

鉆鋌的螺旋槽尺寸
外徑 | 切削深度 mm | 導程±25.4 mm | 切削深度B mm | |
mm | in | |||
98.4 | 3 7/8 | 4.0±0.79 | 914 | |
101.6~111.1 | 4~4 3/8 | 4.8±0.79 | 914 | |
114.3~130.2 | 4 1/2~5 3/4 | 5.6±0.79 | 965 | |
133.4~146.1 | 5 1/4~6 3/8 | 6.4±0.79 | 1067 | |
149.2~161.9 | 5 7/8~7 | 7.1±1.59 | 1067 | |
165.1~177.8 | 6 1/2~7 7/8 | 7.9±1.59 | 1168 | |
181.1~200.0 | 7 1/8~8 7/8 | 8.7±1.59 | 1626 | 5.6±0.79 |
203.2~225.4 | 8~8 7/8 | 9.5±1.59 | 1727 | 6.4±0.79 |
228.6~250.8 | 9~9 7/8 | 10.3±2.37 | 1829 | 7.1±1.59 |
254.0~276.2 | 10~10 7/8 | 11.1±2.37 | 1930 | 7.9±1.59 |
279.4 | 11 | 11.9±2.37 | 2032 | 8.7±1.59 |
注：BⅠ型鉆鋌有3個螺旋槽，右旋，均布。 | ||||
BⅡ型鉆鋌的螺旋槽尺寸
外徑D | 最大切削深度 E=2ea mm | 導程±25.4 mm | |
mm | in | 1000 | |
120.7 | 4 3/4 | 4.8 | |
155.6 | 6 1/8 | 6.4 | |
158.8 | 6 1/4 | 6.4 | |
171.5 | 6 3/4 | 7.1 | |
184.2 | 7 1/4 | 7.9 | |
190.5 | 7 1/2 | 7.9 | |
196.9 | 7 3/4 | 7.9 | |
203.2 | 8 | 9.5 | |
209.6 | 8 1/4 | 9.5 | |
215.9 | 8 1/2 | 9.5 | |
228.6 | 9 | 9.5 | |
241.3 | 9 1/2 | 11.9 | |
254.0 | 10 | 11.9 | |
注：BⅡ型鉆鋌有3個螺旋槽，右旋，均布。 | |||
a BⅡ型鉆鋌外輪廓曲線方程： ρ=R-e（1-cos3θ） 式中： ρ——極徑 θ——極角 R——半徑 e——系數 | |||
A型、B型鉆鋌的機械性能
外徑范圍 | 屈服強度Rt | 抗拉強度Rm | 伸長率A% | 布氏硬度 HB | 夏比沖擊功 AKV J | |||
mm | in | Mpa | psi | Mpa | psi | |||
79.4~171.4 | 3 1/8~6 3/4 | ≥758 | ≥110000 | ≥965 | ≥140000 | ≥13 | 285~341 | ≥54或≥70a |
177.8~279.4 | 7~11 | ≥689 | ≥100000 | ≥930 | ≥135000 | ≥13 | 285~341 | ≥54或≥70a |
a 在特殊工況下，根據供求雙方協商，可將夏比沖擊功確定為大于70J。 | ||||||||
