鉆鋌(drill collar)處在鉆柱的最下部,是下部鉆具組合的主要組成部分。其主要特點是壁厚大(一般為38~53mm,相當于鉆桿壁厚的4~6倍),具有較大的重力和剛度。為了方便起下鉆工作,可以在鉆鋌的內螺紋的外表面加工吊卡槽和卡瓦槽。
鉆鋌的作用:
(1)給鉆頭施加鉆壓;
(2)保證壓縮條件下的必要強度;
(3)減輕鉆頭的振動、擺動、和跳動等,使鉆頭工作平穩;
(4)控制井斜。

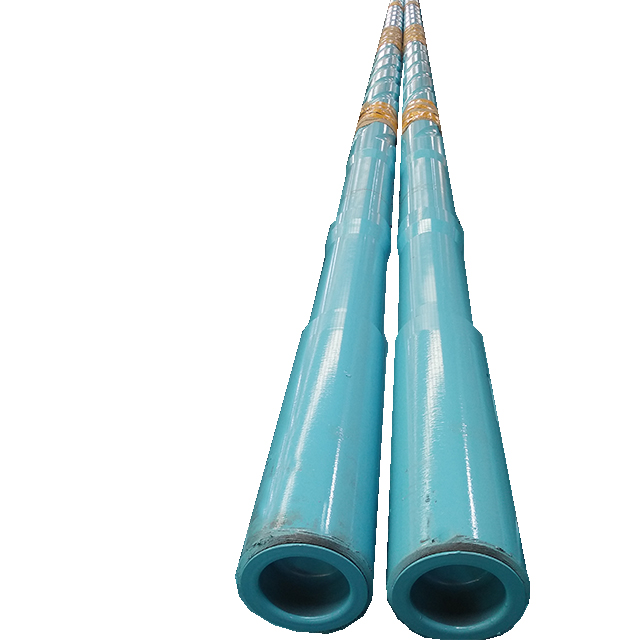

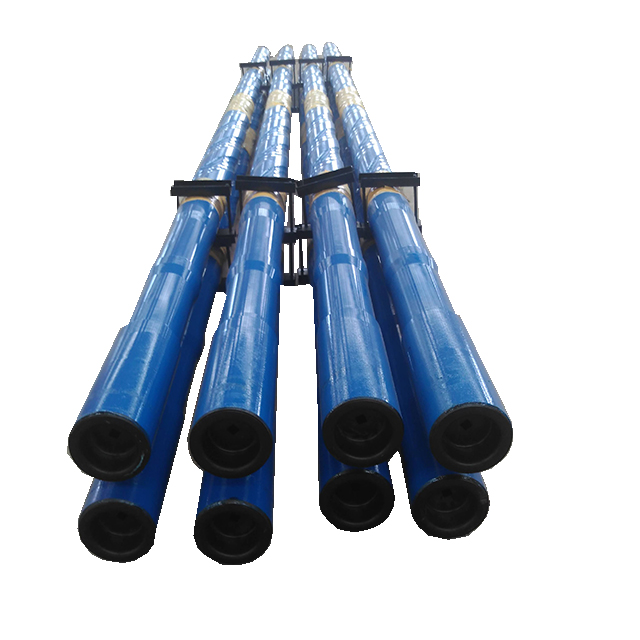

鉆鋌
1 | 2 | 3 | 4 | 5 | 6 |
鉆鋌號和代號a.b | 外徑 D In | 內徑 D In +1/16 0 | 長度 L ft ±6in | 倒角直徑 DF in ±1/64in | 參考的彎曲強度比 BSRc |
NC23-31 NC26-35 NC31-41 NC35-47 NC38-50 NC44-60 NC44-60 NC44-62 NC46-62 NC46-65 NC46-65 NC46-67 NC50-70 NC50-70 NC50-72 NC56-77 NC56-80 6 5/8 REG NC61-90 7 5/8 REG NC70-97 NC70-100 8 5/8 REG | 3 1/8 3 1/2 4 1/8 4 3/4 5 6 6 6 1/4 6 1/4 6 1/2 6 1/2 6 3/4 7 7 7 1/4 7 3/4 8 8 1/4 9 9 1/2 9 3/4 10 11 | 1 1/4 1 1/2 2 2 2 1/4 2 1/4 2 13/16 2 1/4 2 13/16 2 1/4 2 13/16 2 1/4 2 1/4 2 13/16 2 13/16 2 13/16 2 13/16 2 13/16 2 13/16 3 3 3 3 | 30 30 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 30或31 | 3 3 17/64 3 61/64 4 33/64 4 49/64 5 11/16 5 11/16 5 7/8 5 29/32 6 3/32 6 3/32 6 9/32 6 31/64 6 31/64 6 43/64 7 19/64 7 31/64 7 45/64 8 3/8 8 13/16 9 5/32 9 11/32 10 1/2 | 2.57:1 2.42:1 2.43:1 2.58:1 2.38:1 2.49:1 2.84:1 2.91:1 2.63:1 2.76:1 3.05:1 3.18:1 2.54:1 2.73:1 3.12:1 2.70:1 3.02:1 2.93:1 3.17:1 2.81:1 2.57:1 2.81:1 2.84:1 |
a.代號為訂貨信息和幫助。 b.鉆鋌號由一連字號分開的兩部分組成。第一部分是NC型旋轉臺肩式連接代號。第二部分以?xún)晌?/span>(或三位)數組成,以英寸的整數和十分之幾英寸表示鉆鋌外徑。8 1/4in、9 1/2in和11in外徑的鉆鋌,由于在推薦的彎曲強度比范圍內沒有NC型旋轉臺肩式連接,而采用所示的6 5/8REG、7 5/8REG和8 5/8 REG。 c.在彎曲強度比的計算中,沒有考慮應力分散槽。 |
鉆鋌外徑公差
1 | 2 | 3 | 4 |
外徑 | 公差 | 不圓度a |
上偏差 | 下偏差 |
>2 1/2~3 1/2 | 3/64 | 0 | 0.036 |
>3 1/2~4 1/2 | 1/16 | 0 | 0.046 |
>4 1/2~5 1/2 | 5/64 | 0 | 0.058 |
>5 1/2~6 1/2 | 1/8 | 0 | 0.070 |
>6 1/2~8 1/2 | 5/32 | 0 | 0.085 |
>8 1/2~9 1/2 | 3/16 | 0 | 0.100 |
>9 1/2 | 1/4 | 0 | 0.120 |
a不圓度為在同一截面上測得的棒材或管材的最的和最小直徑差,但不包括表面缺陷修磨量。 |
新標準鋼鉆鋌的力學性能和試驗
1 | 2 | 3 | 4 | 5 |
鉆鋌外徑范圍 in | 最小屈服強度 psi | 最小抗力強度psi | 四倍直徑標距長度的最小伸長率 % | 最小布氏硬度HBW |
3 1/8~6 7/8 | 110000 | 140000 | 13 | 285 |
7~11 | 100000 | 135000 | 13 | 285 |
鉆鋌卡瓦槽、吊卡槽和吊卡內孔尺寸
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
基于鉆鋌外徑的槽尺寸 | 基于鉆鋌外徑的的 吊卡內控 |
鉆頭外徑范圍 | 吊卡槽深度 IEa ±0.008 | R1c | 角度 αb | 卡瓦槽深度 Isa ±1/64 | 角度 βb | 上部?jī)?nèi)孔 0 -1/32 | 下部?jī)?nèi)孔 +1/16 0 |
4~4 5/8 | 7/32 | 1/8±1/64 | 4 | 3/16 | 3.5 | OD-5/16 | OD+1/8 |
4 3/4~5 5/8 | 1/4 | 1/8±1/64 | 5 | 3/16 | 3.5 | OD-3/8 | OD+1/8 |
5 3/4~6 5/8 | 5/16 | 1/8±1/64 | 6 | 1/4 | 5 | OD-1/2 | OD+1/8 |
6 3/4~8 5/8 | 3/8 | 3/16±1/32 | 7.5 | 1/4 | 5 | OD-9/16 | OD+1/8 |
≥8 3/4 | 7/16 | 1/4±1/32 | 9 | 1/4 | 5 | OD-5/8 | OD+1/8 |
a尺寸IE和Is來自鉆鋌的公稱外徑。 b角度α和β是參考近似值。 cR1為冷加工半徑。 |
