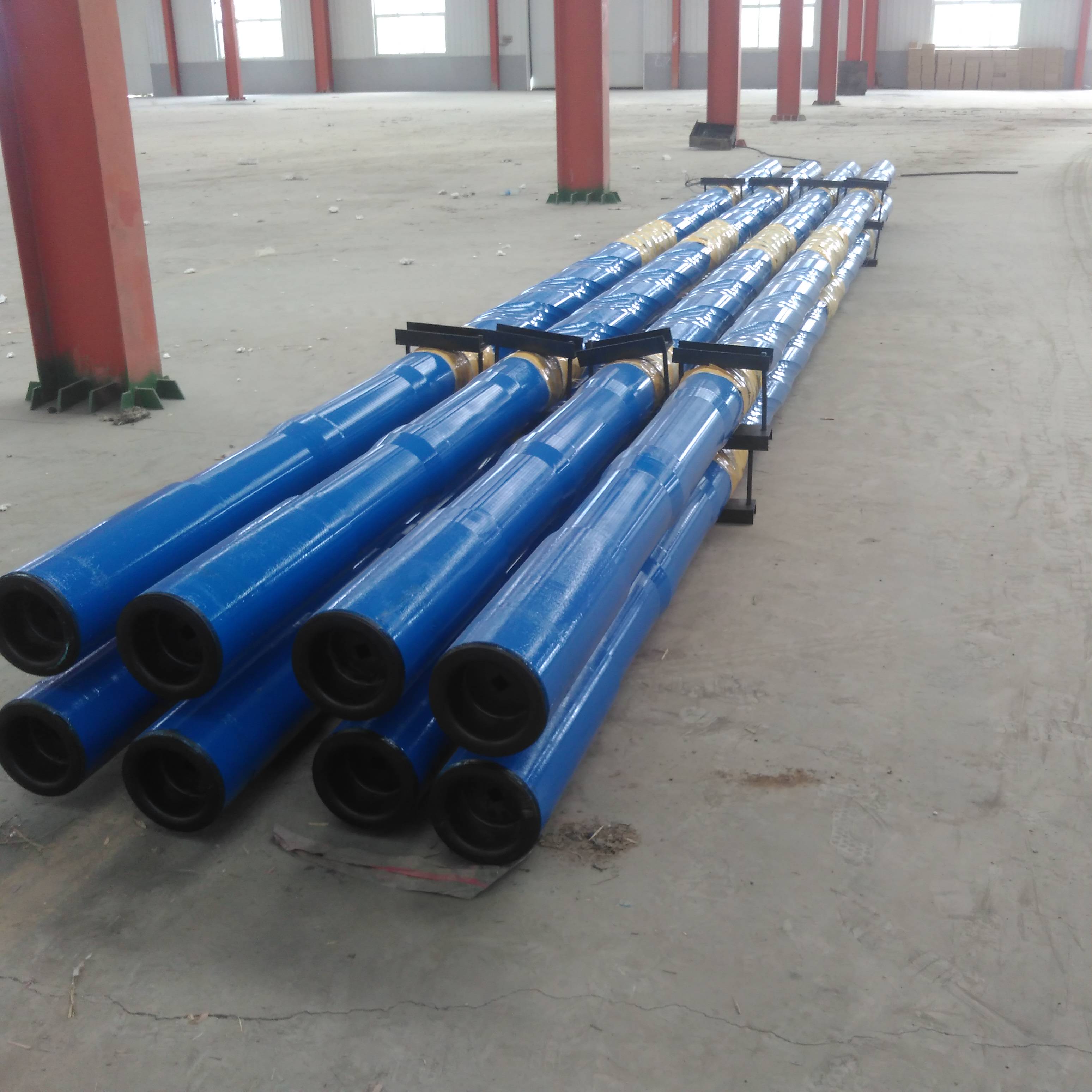

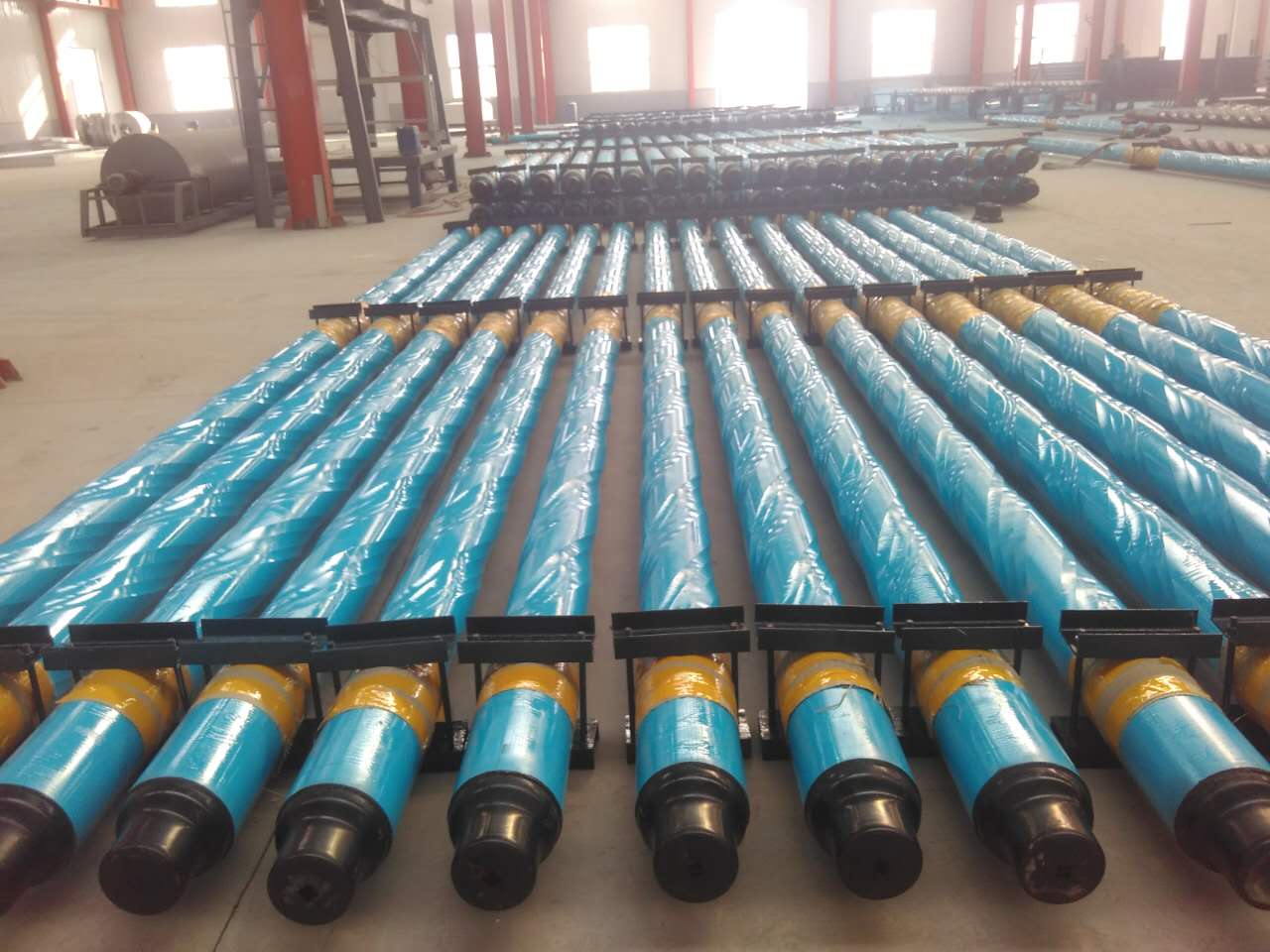

Утяжеленная бурильная труба (УБТ)
Утяжеленная бурильная труба включает круглую УБТ, спиральную УБТ, немагнитные УБТ, квадратные УБТ и тому подобное. Обычная УБТ имеет круглое поперечное сечение, и центр отверстия. Ее толщина стенки бо
Утяжеленная бурильная труба включает круглую УБТ, спиральную УБТ, немагнитные УБТ, квадратные УБТ и тому подобное. Обычная УБТ имеет круглое поперечное сечение, и центр отверстия. Ее толщина стенки бо
Утяжеленная бурильная труба включает круглую УБТ, спиральную УБТ, немагнитные УБТ, квадратные УБТ и тому подобное. Обычная УБТ имеет круглое поперечное сечение, и центр отверстия. Ее толщина стенки более большая и отверстие меньше, масса на единицу длины больше в 4-5 раз, чем обычная бурильная труба. Большинство УБТ соединяются через резьбу на концах труб, тоже есть труба соединяется через отдельные соединения.
NC44-60 | 152.4 | 6 | 57.2 | 21/4 | 9150or9450 | 30ftor31ft | 144.5 | 2.49:1 |
NC44-60 | 152.4 | 6 | 71.4 | 213/16 | 144.5 | 2.84:1 | ||
NC44-62 | 158.8 | 61/4 | 57.2 | 21/4 | 149.2 | 2.91:1 | ||
NC46-62(4IF) | 158.8 | 61/4 | 71.4 | 213/16 | 150 | 2.63:1 | ||
NC46-65(4IF) | 165.1 | 61/2 | 57.2 | 21/4 | 154.8 | 2.76:1 | ||
NC46-65(4IF) | 165.1 | 61/2 | 71.4 | 213/16 | 154.8 | 3.05:1 | ||
NC46-67(4IF) | 171.4 | 63/4 | 57.2 | 21/4 | 159.5 | 3.18:1 | ||
NC50-67(41/2IF) | 171.4 | 63/4 | 71.4 | 213/16 | 159.5 | 2.37:1 | ||
NC50-70(41/2IF) | 177.8 | 7 | 57.2 | 21/4 | 164.7 | 2.54:1 | ||
NC50-70(41/2IF) | 177.8 | 7 | 71.4 | 213/16 | 164.7 | 2.37:1 | ||
NC50-72(41/2IF) | 184.2 | 71/4 | 71.4 | 213/16 | 169.5 | 3.12:1 | ||
NC56-77 | 196.8 | 73/4 | 71.4 | 213/16 | 185.3 | 2.70:1 | ||
NC56-80 | 203.2 | 8 | 71.4 | 213/16 | 190.1 | 3.02:1 | ||
65/8REG | 209.6 | 81/4 | 71.4 | 213/16 | 195.7 | 2.93:1 | ||
NC61-90 | 228.6 | 9 | 71.4 | 213/16 | 212.7 | 3.17:1 | ||
75/8REG | 241.3 | 91/2 | 76.2 | 3 | 223.8 | 2.81:1 | ||
NC70-97 | 247.6 | 93/4 | 76.2 | 3 | 232.6 | 2.57:1 | ||
NC70-100 | 254 | 10 | 76.2 | 3 | 237.3 | 2.81:1 | ||
85/8REG | 279.4 | 11 | 76.2 | 3 | 266.7 | 2.84:1 | ||
Премечание: | ||||||||
1. Тип резьбы УБТ: NC-числовой IF-внутренний гладкий REG-Обычный. | ||||||||
2. Кроме УБТ и спиральной УБТ, наша компания может производить УБТ сспециальных спецификаций и длиный износостойкой УБТ в соответствии с требованиями заказчика. |
Особенность использования
(1) УБТ является эффективной инструмент против наклона, которая может использоваться в легко наклонных скважинах и может использовать большое давление бурения. Его можно использовать для коррекции перекоса.
(2) УБТ прост в конструкции и прост в использовании. Обычно бурильные трубы может быть соединены без центратора.
(3) УБТ безопасны и надежны при использовании в скважинах, редко происходить утечк из скважины и прихват.
(4) При использовании УБТ, надо уделять особое внимание предотвращению грязевого пакета, чтобы не влиять на эффект против наклона.
Глубина спиральной канавки | ||||
Наружный диаметр | Глубина | Ход ±25.4 | ||
mm | in | A(mm) | B(mm) | mm |
86 | 3.375 | 3.5±0.79 | 679 | |
98.4 | 3.875 | 4.0±0.79 | 914 | |
101.6~111.1 | 4~4 1/8 | 4.8±0.79 | 914 | |
114.3~130.2 | 4 1/2~5 1/8 | 5.6±0.79 | 965 | |
133.4~146.1 | 5 1/4~5 3/4 | 6.4±0.79 | 1067 | |
149.2~161.9 | 5 7/8~6 3/8 | 7.1±1.59 | 1067 | |
165.1~177.8 | 6 1/2~7 | 7.9±1.59 | 1168 | |
181.0~200.0 | 7 1/8~7 7/8 | 8.7±1.59 | 5.6±0.79 | 1626 |
203.2~225.4 | 8~8 7/8 | 9.5±1.59 | 6.4±0.79 | 1727 |
228.6~250.8 | 9~9 7/8 | 10.3±2.37 | 7.1±1.59 | 1829 |
254.0~276.2 | 10~10 7/8 | 11.1±2.37 | 7.9±1.59 | 1930 |
279.4 | 11 | 11.9±2.37 | 8.7±1.59 | 2032 |
Преимущества технологического процесса
В процессе термообработки УБТ добавляет нормализацию, которая может измельчить структуру зерна, увеличить прочность резьбы, эффективно улучшает срок службы.
AISI | Химический состав % | ||||||||
C | Si | Mn | P | S | Cr | Mo | Cu | Al | |
4145H | 0.42~0.48 | 0.15~0.35 | 0.90~1.20 | ≤0.03 | ≤0.03 | 0.90~1.20 | 0.15~0.25 | ≤0.2 | 0.025~0.045 |
Остальные елементы:N≤0.015, Ni≤0.5 |
Механические свойства УБТ | ||||||||
Предел наружного диаметра | Предел текучести | Прочность на растяжение | Удлинение A% | Твердость по Бринелю HB | Ударная вязкость по шарпи Akv J | |||
mm | in | MPa | Psi | MPa | Psi | |||
79.4~171.4 | 3-1/8~6-3/4 | ≥758 | ≥110000 | ≥965 | ≥140000 | ≥13 | 285~341 | ≥54 |
177.8~279.4 | 7~11 | ≥689 | ≥100000 | ≥930 | ≥135000 | ≥13 | 285~341 | ≥54 |
В особых условиях эксплуатации, согласно переговорам между обоими сторонами, ударная вязкость по Шарпи может быть определена как более 70J. |
Размер | Наружный диаметр(mm) | Внутренний диаметр(mm) | Тип | Резьба | Длина (mm) | Вес (kg) |
3-1/8 | 79.4 | 31.8(1-1/4) | NC23-31 | NC23 | 9140 | 298 |
3-1/2 | 88.9 | 38.1(1-1/2) | NC26-35 | NC26 | 9140 | 364 |
4-1/8 | 104.8 | 50.8(2) | NC31-41 | NC31 | 9140/9450 | 474/490 |
4-3/4 | 120.6 | 50.8(2) | NC35-47 | NC35 | 9140/9450 | 674/697 |
5 | 127.0 | 57.2(2-1/4) | NC38-50 | NC38 | 9140/9450 | 725/749 |
6 | 152.4 | 57.2(2-1/4) | NC44-60 | NC44 | 9140/9450 | 1125/1163 |
71.4(2-13/16) | NC44-60 | 9140/9450 | 1022/1056 | |||
6-1/4 | 158.8 | 57.2(2-1/4) | NC44-62 | NC44 | 9140/9450 | 1237/1279 |
71.4(2-13/16) | NC46-62 | 9140/9450 | 1134/1172 | |||
6-1/2 | 165.1 | 57.2(2-1/4) | NC46-65 | NC46 | 9140/9450 | 1352/1398 |
71.4(2-13/16) | NC46-65 | NC50 | 9140/9450 | 1249/1291 | ||
6-3/4 | 171.4 | 57.2(2-1/4) | NC46-67 | NC46 | 9140/9450 | 1471/1521 |
7 | 177.8 | 57.2(2-1/4) | NC50-70 | NC50 | 9140/9450 | 1597/1651 |
71.4(2-13/16) | NC50-70 | 9140/9450 | 1494/1545 | |||
7-1/4 | 184.2 | 71.4(2-13/16) | NC50-72 | NC50 | 9140/9450 | 1625/1680 |
7-3/4 | 196.8 | 71.4(2-13/16) | NC56-77 | NC56 | 9140/9450 | 1895/1960 |
8 | 203.2 | 71.4(2-13/16) | NC56-80 | NC56/ 6-5/8REG | 9140/9450 | 2040/2109 |
8-1/4 | 209.6 | 71.4(2-13/16) | 6-5/8REG | 6-5/8REG | 9140/9450 | 2188/2263 |
9 | 228.6 | 71.4(2-13/16) | NC61-90 | NC61 | 9140/9450 | 2658/2748 |
9-1/2 | 241.3 | 76.2(2-13/16) | 7-5/8REG | 7-5/8REG | 9140/9450 | 2954/3054 |
9-3/4 | 247.6 | 76.2(3) | NC70-97 | NC70 | 9140/9450 | 3127/3234 |
10 | 254.0 | 76.2(3) | NC70-100 | NC70 | 9140/9450 | 3308/3421 |
11 | 279.4 | 76.2(3) | 8-5/8REG | 8-5/8REG | 9140/9450 | 4072/4210 |
Механические свойства: УБТ<7”: предел текучести≥758MPa, прочность на растяжение≥965MPa, удлинение≥13%, ударная вязкость≥54j,(единичная ударная вязкость≥47J, середина≥54J)твердость285HB~341HB УБТ≥7”: предел текучести≥689MPa,прочность на растяжение≥931MPa,удлинение≥13%,ударная вязкость≥54J,(единичная ударная вязкость≥47J, середина≥54J)твердость285HB~341HB |
