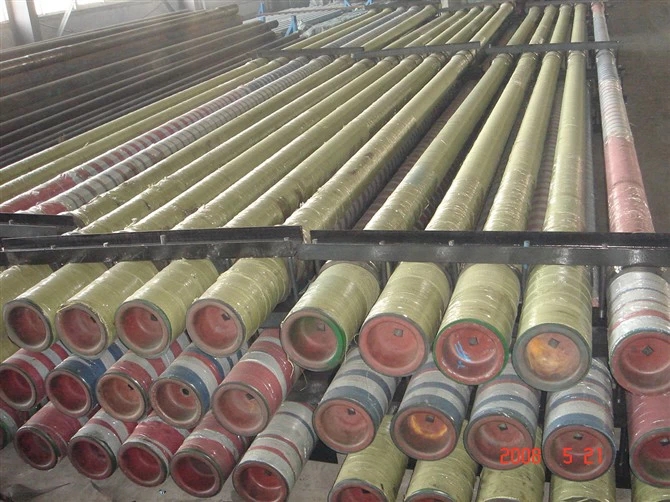

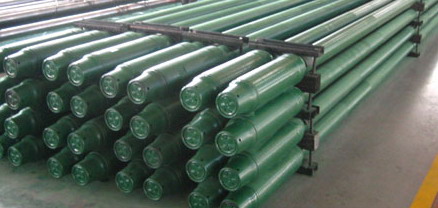

Тяжелая бурильная труба (ТБТ)
Тяжелая бурильная труба представляет собой бурильную трубу среднего веса, которая похожа на бурильную трубу и имеет более толстую стену, чем бурильная труба, и более тонкую стену, чем УБТ. Корпус трубы соединен со специально расширенным соединением. Она находится между бурильной трубой и УБТ, чтобы предотвратить резкие изменения сечения бурильной колонны, и уменьшить усталость бурильной трубы. Использовать ТБТ для замены части УБТ может уменьшить крутящий момент и увеличить нагрузку, увеличить способность к бурению. Опускать и поднимать ТБТ не нужна допускная патрубка и клин, что может сокращать время операции. При использовании в наклонно-направленных скважинах, ТБТ может бурить с большой скоростью при более низком крутящем моменте, который снижает износ бурильной колонны. Из-за ее меньше жесткости, и меньше площадь контакта с стенкой скважины, чем УБТ, нелегко вызвать перепад давления.
Тяжелая бурильная труба (ТБТ) | ||||||||
Размер | Наружный диаметр | Внутренний диаметр | Наружный диаметр муфты | Внутренний диаметр муфты | Тип соединения | Максимальный диаметр элевактора | Наружный диаметр утолщения в середине | Минимальный диаметр прохода |
3 1/2 | 3 1/2 | 2 1/4 | 4 3/4 | 2 1/4 | NC38 | 3 7/8 | 4 | 2 |
2 1/16 | (4 7/8, 5) | 2 1/16 | 1 13/16 | |||||
4 | 4 | 2 1/2 | 5 1/4 | 2 1/2 | NC40 | 4 3/16 | 4 1/2 | 2 1/4 |
2 9/16 | 2 9/16 | 2 5/16 | ||||||
4 1/2 | 4 1/2 | 2 11/16 | 6 1/4 | 2 11/16 | NC46 | 4 11/16 | 5 | 2 7/16 |
2 3/4 | 2 3/4 | 2 1/2 | ||||||
2 13/16 | 2 13/16 | 2 9/16 | ||||||
5 | 5 | 3 | 6 5/8 | 3 | NC50 | 5 1/8 | 5 1/2 | 2 3/4 |
5 1/2 | 5 1/2 | 3 1/4 | 7 | 3 1/4 | 5 1/2 FH | 5 11/16 | 6 | 3 |
3 3/8 | (7 1/4, 7 1/2) | 3 3/8 | 3 1/8 | |||||
3 7/8 | 3 7/8 | 3 5/8 | ||||||
4 | 4 | 3 3/4 | ||||||
6 5/8 | 6 5/8 | 4 | 8 | 4 | 6 5/8 FH | 6 15/16 | 7 1/8 | 3 3/4 |
4 1/2 | (8 1/4, 8 1/2) | 4 1/2 | 4 1/4 | |||||
5 | 5 | 4 3/4 | ||||||
Спиральная тяжелая бурильная труба | ||||||||
Размер | Тела трубы | Соединение | ||||||
Внутренний диаметр mm | Утолщение элевактора mm | Наружный диаметр элевактора mm | Диаметр спиральной части mm | Глубина спиральной канавки mm | Тип резьбы | Наружный диаметр mm | Внутренний диаметр mm | |
88.9(3 1/2) | 54 | 92.1 | 88.9 | 101.6 | 9.5 | NC38 | 120.6 | 54 |
114.3(4 1/2) | 69.8 | 117.5 | 114.3 | 127 | 12.7 | NC46 | 158.8 | 69.8 |
127.0(5) | 76.2 | 130.2 | 127 | 139.7 | 12.7 | NC50 | 165.1 | 76.2 |
Сваренная тяжелая бурильная труба | |||||||
тип | Наружный диаметр D | Внутренний диаметр mm | Тип соединения | ||||
mm | in | ||||||
MJZ29-NC31-I/II | 73.03 | 2 7/8 | 50.8 | NC31 | |||
MJZ35-NC38-I/II | 88.9 | 3? | 57.15 | NC38(3?IF) | |||
52.39 | |||||||
MJZ40-NC40-I/II | 101.6 | 4 | 63.5 | NC40(4FH) | |||
65.09 | |||||||
MJZ45-NC46-I/II | 114.3 | 4? | 68.26 | NC46(4IF) | |||
69.85 | |||||||
71.44 | |||||||
MJZ50-NC50-I/II | 127 | 5 | 76.2 | NC50(4?IF) | |||
MJZ55-5?FH-I/II | 139.7 | 5? | 82.55 | 5?FH | |||
85.72 | |||||||
98.42 | |||||||
101.6 | |||||||
MJZ66-65/8FH-I/II | 168.3 | Aug-65 | 101.6 | 6 5/8FH | |||
114.3 | |||||||
127 |
AISI | Химический состав % | ||||||||
C | Si | Mn | P | S | Cr | Mo | Cu | Al | |
4145H | 0.42~0.48 | 0.15~0.35 | 0.90~1.20 | ≤0.03 | ≤0.03 | 0.90~1.20 | 0.15~0.25 | ≤0.2 | 0.025~0.045 |
Остальные елементы: N≤0.015,Ni≤0.5 |
Механические свойства УБТ | ||||||
Предел текучести | Прочность на растяжение | Удлинение A% | Твердость по Бринелю HB | Ударная вязкость по шарпи Akv J | ||
MPa | Psi | MPa | Psi | |||
≥758 | ≥110000 | ≥965 | ≥140000 | ≥13 | 285~341 | ≥54 |
Преимущества Тяжелая бурильная труба (ТБТ)
В процессе термообработки ТБТ добавляет нормализацию, которая может измельчить структуру зерна, увеличить прочность резьбы, эффективно улучшает срок службы.
Сваренная тяжелая бурильная труба
Она использует самую передовую технологию сварки трением, с малой близполюсной термического влияния и простым процессом сварки. Мы строго соблюдаем технологические требования, оптимизируем параметры для обеспечения лучшего качества сварки, более стабильной и надежной.
