Роль полированного штока:

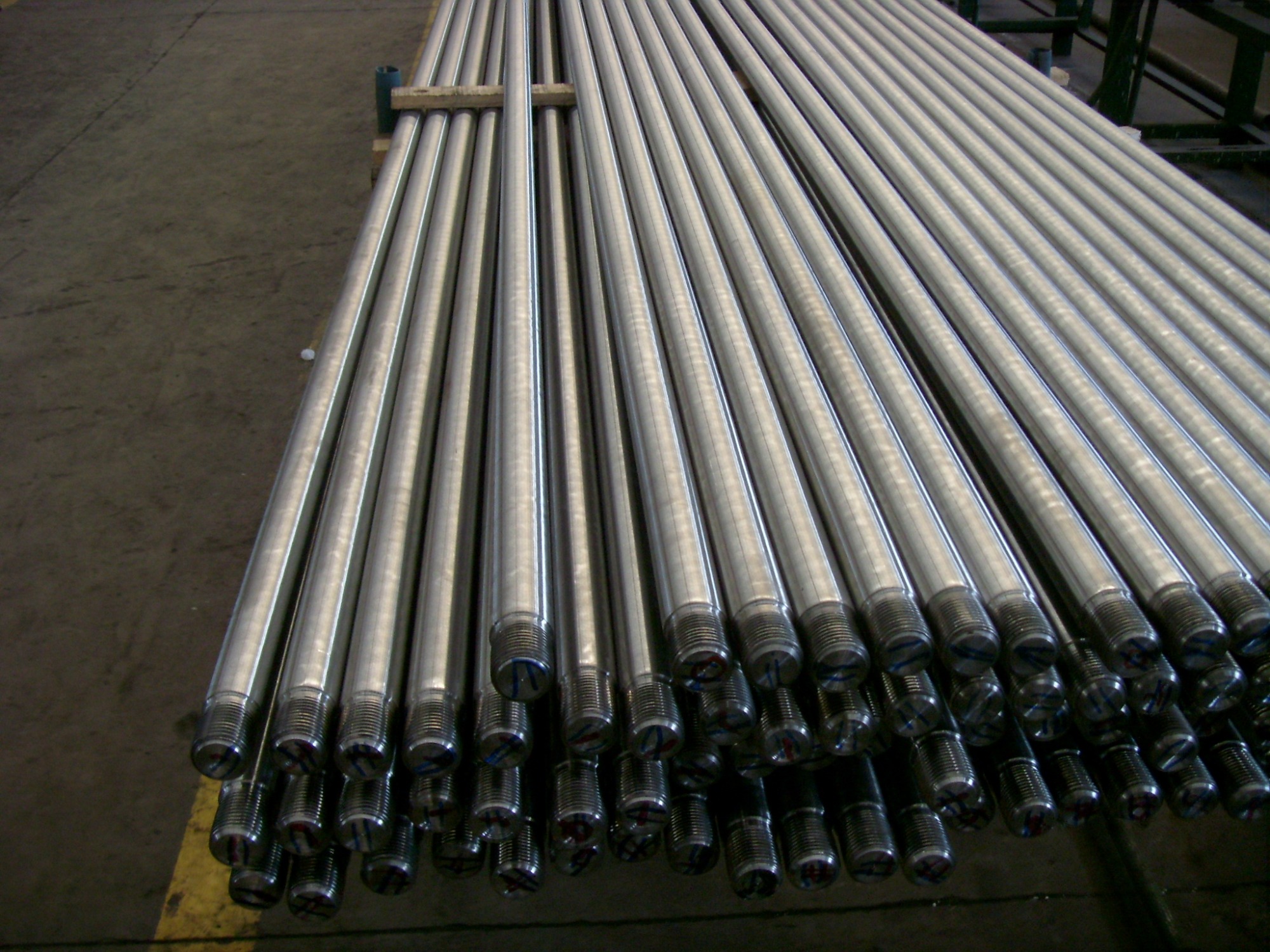

Полированный шток представляет собой ?специальную насосную штангу? для соединения насосной штанги с подвесным канатом. Полированный шток находится на верхушке штанг, он держит самую большую силу, поэтому его диаметр больше, марка стали выше, поверхность более гладкая, сравняя с насосной штангой. Основная роль: 1. полированный шток соединяется с сальником, герметизировать устье скважины, чтобы предотвратить утечку нефти, газа и воды. 2.соединить насосную штангу с подвесным канатом. 3. завершить тест индикаторной диаграммы. 4, завершить различные устьевые операции, например, наткнуться на насос, отрегулировать подвеску насоса и так .

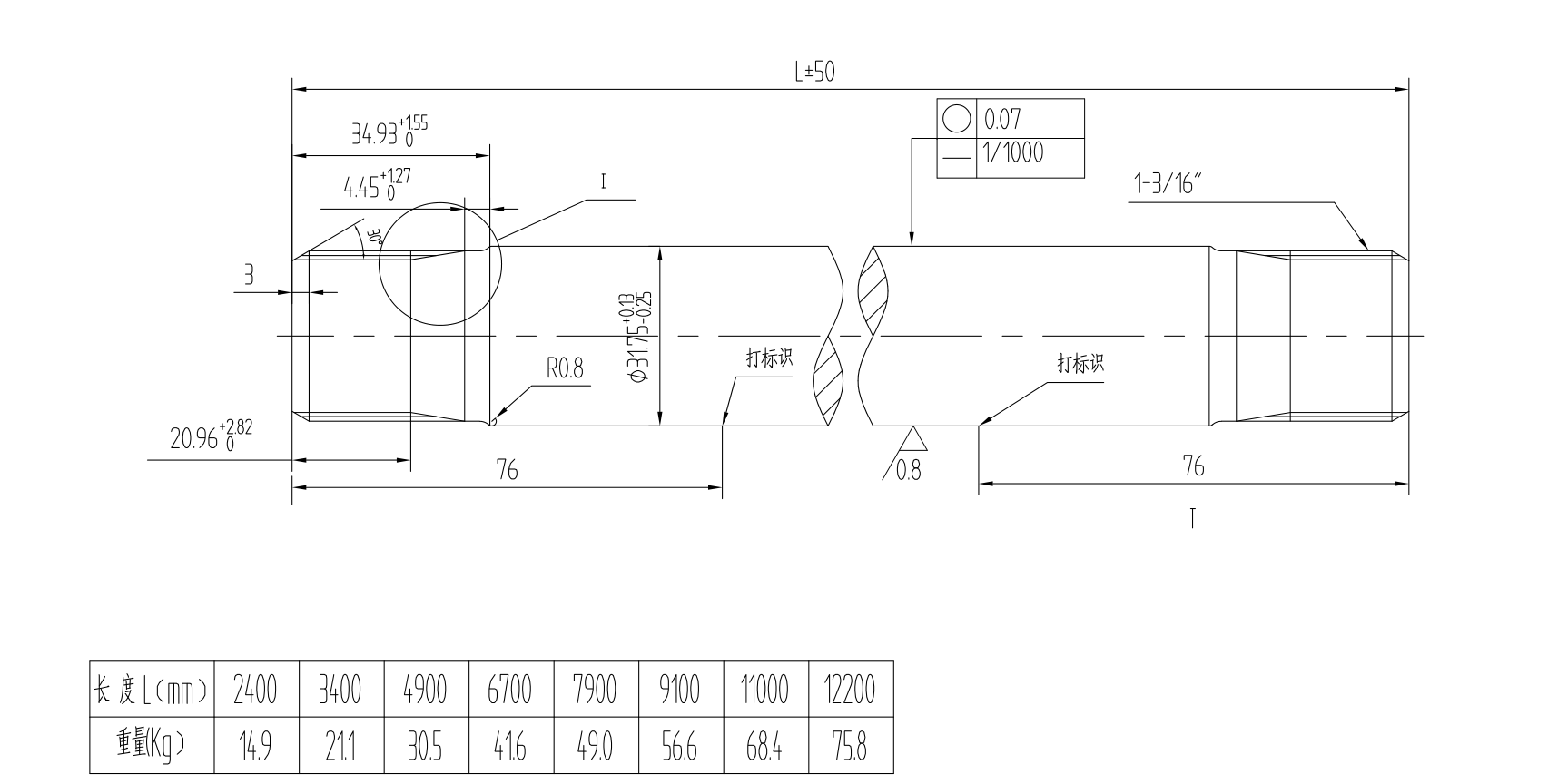

Размер | Диаметр штока D +0.127-0.254(+0.005-0.010) mm(in) | Длина L Lmm士 50mm (Lft 士 2in) | Номинальный диаметр резьбы mm(in) | Диаметр упорного бурта mm (in) | Размер резьбы |
29 | 28. 6 (11/8) | 2438, 3353, 4877, 6707, 7315, 7925 (8, 11. 16. 22. 24 , 26) | 24 (15/16) PR | 一 | 16 (5/8) |
27 (1 1/16) PR | 一 | 19 (3/4) | |||
29 | 28. 6 (11/8)высадной | 2438, 3353, 4877, 6707 , 7315, 7925 (8. 11, 16. 22 , 24 , 26) | 24 (15/16 ) SR | 31.8+0.127-0.254 (1.250+0.005-0.010) | 16 (5/8) |
27 (1 1/16 ) SR | 38.1+0.127-0.254 (1.500+0.005-0.010) | 19 (3/4) | |||
32 | 31.8(1 1/4) | 3353, 4877, ,6707,7315, 7925 , 9144, 10973 (11, 16, 22 . 24. 26, 30. 36) | 30 (1 3/16 ) PR | 一 | 22(7/8) |

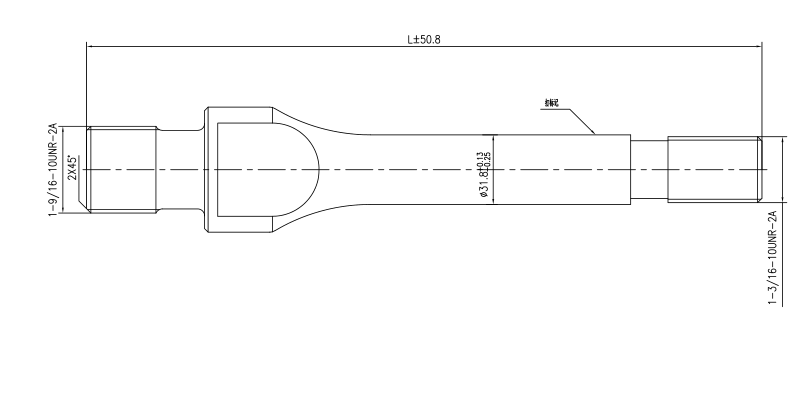

32 | 31.8(1 1/4)высадной | 3353, 4877, ,6707,7315, 7925 , 9144, 10973 (11, 16, 22 . 24. 26, 30. 36) | 30 (1 3/16 ) SR | 41.3+0.127-0.254 (1.625+0.005-0.010) | 22(7/8) |
38 | 38. 1 (1 1/2) | 4877, 6707,7315, 7925. 9144. 10973 (16, 22. 24, 26, 30. 36) | 35(1 3/8)PR | 一 | 25(1) |
38 | 38. 1 (1 1/2)высадной | 4877, 6707,7315, 7925. 9144. 10973 (16, 22. 24, 26, 30. 36) | 40(1 9/16)SR | 57.2+0.381-0.381 (2.250+0.015-0.015) | 29(1-1/8) |
Механические свойства полированного штока | |||||||||||
Класс | Минимальный предел текучести (поправка 0.2%) | Минимальная прочность на растяжение | Максимальная прочность на растяжение | Удлинение 200mm% | Относительное сужение | Поверхностная твёрдость HRC | Твёрдость серединаHB | Усталостная долговечность | |||
psi | MPa | psi | MPa | psi | MPa | ≥13 | ≥50 | ≥1.0X106 | |||
C | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥50 | |||
D | 85000 | 586 | 115000 | 793 | 140000 | 965 | ≥13 | ≥50 | |||
KD | 85000 | 590 | 115000 | 795 | 140000 | 965 | ≥13 | ≥50 | |||
H | 115000 | 795 | 140000 | 965 | 173339 | 1195 | ≥13 | ≥45 | |||
EHL | / | / | 188500 | 1300 | 217500 | 1500 | / | / | ≥50 | ≥320 | ≥2.5X106 |
Примечание: Когда прочности предела текучести не может быть измерено, следует рассмотреть возможность обработать штангу в стандартном образце и установить экстензометр для измерения. | |||||||||||
А. В основном насосная штанга, которая изготовлена из высококачественной углеродистой стали, может достигать механических свойств в этой таблице через эффективную термообработку. Б. В основном насосная штанга, которая изготовлена изстали молибденового хрома (но не ограничиваясь такой сталью), может достигать механических свойств в этой таблице через эффективную термообработку. |
Химический состав для полированного штока | |||||||||||
AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
4130 | 0.26-0.33 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
4140 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
4142 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
4330 | 0.3-0.35 | 0.15-0.35 | 0.8-1.1 | ≤0.025 | ≤0.025 | 0.8-1.1 | 1.65-2.0 | 0.2-0.3 | 0.05-0.10 | ≤0.2 | / |
4720 | 0.19-0.23 | 0.15-0.35 | 0.85-1.05 | ≤0.025 | ≤0.025 | 0.8-1.05 | 0.9-1.2 | 0.22-0.30 | 0.02-0.05 | 0.40-0.60 | / |
Толщина металлизированного покрытия | 0.008in-0.020in(0.20mm-0.51mm) |
Твердость металлизированного покрытия | ≥480HV200 |
