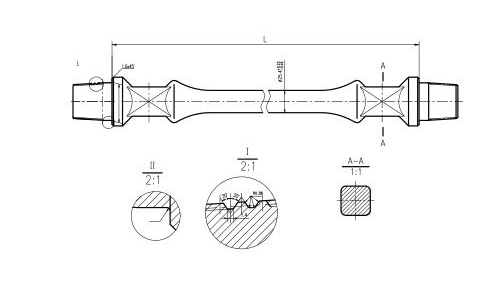

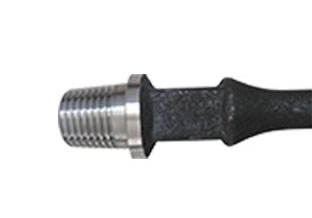

Насосная штанга с конической резьбой
В процессе нефти-производстве винтовым насосом штанги должны иметь высокую прочность на кручение и растяжение. Этот тип штанги использует аналогичный принцип движения винтового насоса и бурильной труб
В процессе нефти-производстве винтовым насосом штанги должны иметь высокую прочность на кручение и растяжение. Этот тип штанги использует аналогичный принцип движения винтового насоса и бурильной труб
В процессе нефти-производстве винтовым насосом штанги должны иметь высокую прочность на кручение и растяжение. Этот тип штанги использует аналогичный принцип движения винтового насоса и бурильной трубы. Мы применили резьбу бурильной трубы к насосной штанге. Насосные штанги с конической резьбой, производимые нашей компанией, могут полностью удовлетворить потребности различных типов винтовых насосов, и уже получили хорошие оценки от клиентов.
№ | Размер | Диаметр (mm) | Резьба | Длина | |
1 | 7/8"(22) | 22.23+0.2-0.41 | NC12 | 8000 10000 1000 2000 3000 | 25FT 30FT 2FT 4FT 6FT |
2 | 1"(25) | 25.4+0.23-0.46 | NC16 | ||
3 | 1-1/8"(29) | 28.58+0.25-0.51 | NC16 | ||
4 | 1-1/4"(32) | 31.75+0.0-0.76 | NC16 | ||
5 | 1-1/2"(38) | 38.1+0.0-0.0.76 | NC16 |
Механические свойства насосной штанги
Механические свойства
Класс | Минимальный предел текучести (поправка 0.2%) | Минимальная прочность на растяжение | Максимальная прочность на растяжение | Удлинение | Относительное сужение при разрыве | Поверхностная твёрдость | Твёрдость середина | ||||
Psi | MPa | Psi | MPa | Psi | MPa | 200mm% | Z% | HRC | HB | ||
K | Синий | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥60 | - | - |
C | Белый | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥50 | - | - |
D | Желтый | 85000 | 586 | 115000 | 793 | 140000 | 965 | ≥10 | ≥50 | - | - |
KD | 85000 | 586 | 115000 | 793 | 140000 | 965 | ≥10 | ≥50 | - | - | |
D супер | Оранжевый | 104400 | 720 | 135000 | 930 | 152300 | 1050 | ≥10 | ≥50 | - | - |
HL | Красный | 115000 | 795 | 140000 | 965 | 174000 | 1195 | ≥10 | ≥45 | - | - |
HY | Зеленый | - | - | 140000 | 965 | 174000 | 1195 | - | - | ≥42 | ≥224 |
Класс Кручение Размер | D | HL | HY | |
7/8” | ≥1000 | ≥1200 | ≥1800 | |
1” | ≥1500 | ≥1800 | ≥2200 | |
1-1/8” | ≥2200 | ≥2900 | ≥3200 | |
1-1/4” | ≥3000 | ≥3900 | ≥4300 |
Химический состав для обычных насосных штанг
AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
1541 | 0.36-0.45 | 0.15-0.35 | 1.35-1.65 | ≤0.04 | ≤0.04 | ≤0.30 | ≤0.35 | ≤0.06 | 0.04-0.09 | ≤0.35 | ≤0.035 |
4120 | 0.17-0.24 | 0.17-0.37 | 0.40-0.70 | ≤0.025 | ≤0.025 | 0.80-1.10 | ≤0.30 | 0.15-0.25 | / | ≤0.20 | / |
4130 | 0.26-0.33 | 0.17-0.37 | 0.40-0.70 | ≤0.025 | ≤0.025 | 0.80-1.10 | ≤0.30 | 0.15-0.25 | / | ≤0.20 | / |
4138 | 0.37-0.45 | 0.17-0.37 | 0.90-1.20 | ≤0.025 | ≤0.025 | 0.90-1.20 | ≤0.30 | 0.20-0.30 | / | ≤0.20 | / |
4140 | 0.38-0.45 | 0.17-0.37 | 0.50-0.80 | ≤0.025 | ≤0.025 | 0.90-1.20 | ≤0.30 | 0.15-0.25 | 0.04-0.09 | ≤0.20 | / |
4142 | 0.38-0.45 | 0.17-0.37 | 0.50-0.80 | ≤0.025 | ≤0.025 | 0.90-1.20 | ≤0.30 | 0.15-0.25 | 0.04-0.09 | ≤0.20 | / |
40XTM | 0.37-0.45 | 0.17-0.37 | 0.90-1.20 | ≤0.025 | ≤0.025 | 0.90-1.20 | ≤0.30 | 0.20-0.30 | / | ≤0.20 | / |
15X2TM | 0.10-0.18 | 0.25-0.35 | 0.90-1.20 | ≤0.025 | ≤0.025 | 1.80-2.00 | ≤0.30 | 0.15-0.25 | 0.05-0.15 | ≤0.20 | / |
3130 | 0.22-0.29 | 0.15-0.35 | 0.71-1.00 | ≤0.025 | ≤0.025 | 0.42-0.65 | 0.72-1.00 | 0.01-0.06 | / | ≤0.20 | / |
4320 | 0.18-0.24 | 0.15-0.35 | 0.80-1.00 | ≤0.025 | ≤0.025 | 0.70-0.90 | 1.15-1.50 | 0.20-0.30 | 0.04-0.09 | ≤0.35 | ≤0.035 |
4330 | 0.30-0.35 | 0.15-0.35 | 0.80-1.10 | ≤0.025 | ≤0.025 | 0.80-1.10 | 1.65-2.00 | 0.20-0.30 | 0.05-0.10 | ≤0.20 | / |
4621 | 0.18-0.23 | 0.17-0.37 | 0.70-0.90 | ≤0.025 | ≤0.025 | ≤0.35 | 1.65-2.00 | 0.20-0.30 | / | ≤0.20 | / |
4720 | 0.19-0.23 | 0.15-0.35 | 0.85-1.05 | ≤0.025 | ≤0.025 | 0.80-1.05 | 0.90-1.20 | 0.22-0.30 | 0.02-0.05 | 0.40-0.60 | / |
