насосная
Насосная штанга является важным компонентом в системе производства нефти и газа. Штанги присоединяется через муфты и соединены с станком-качалкой или электромотором винтового насоса через полированную
Насосная штанга является важным компонентом в системе производства нефти и газа. Штанги присоединяется через муфты и соединены с станком-качалкой или электромотором винтового насоса через полированную

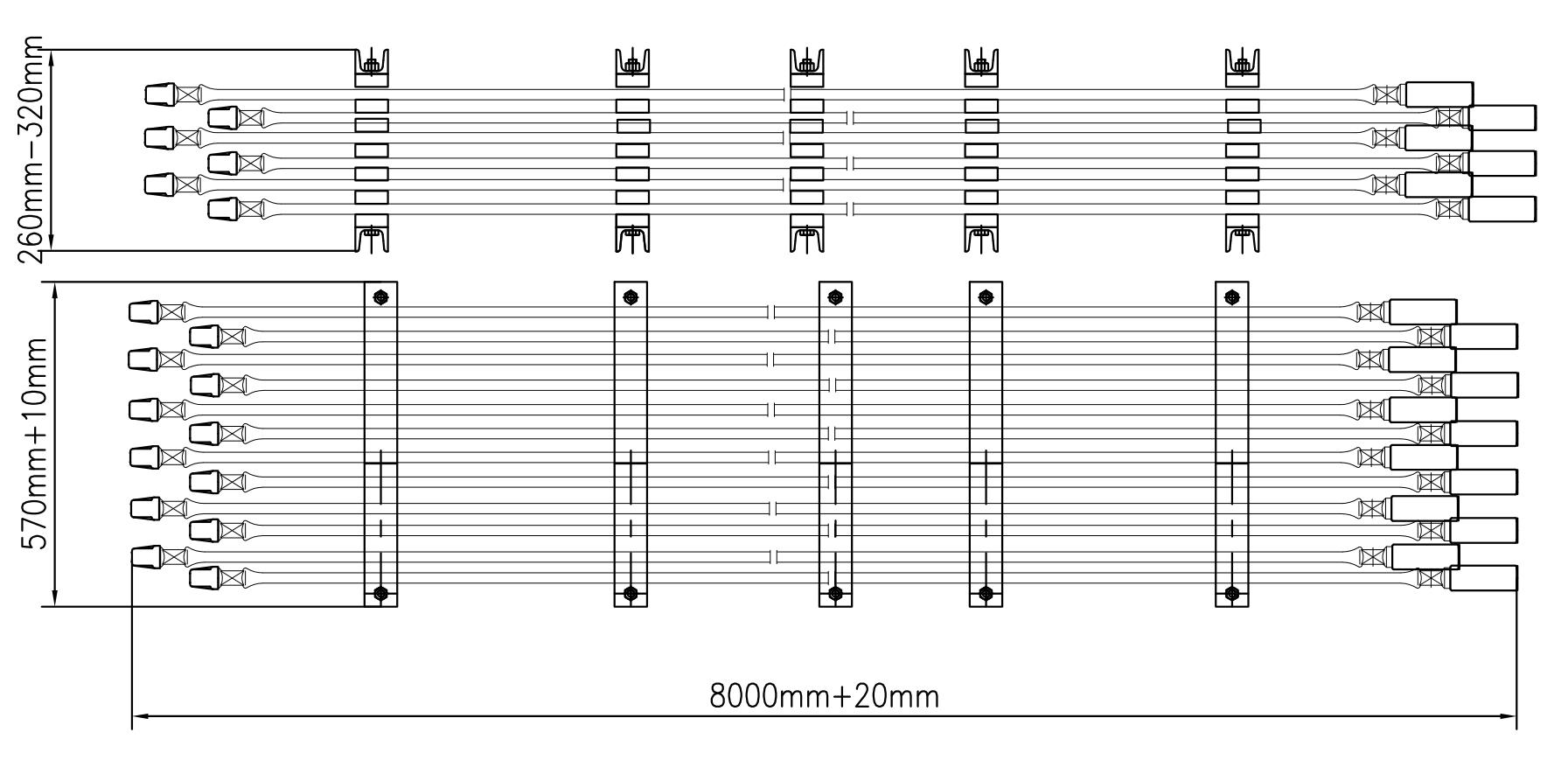

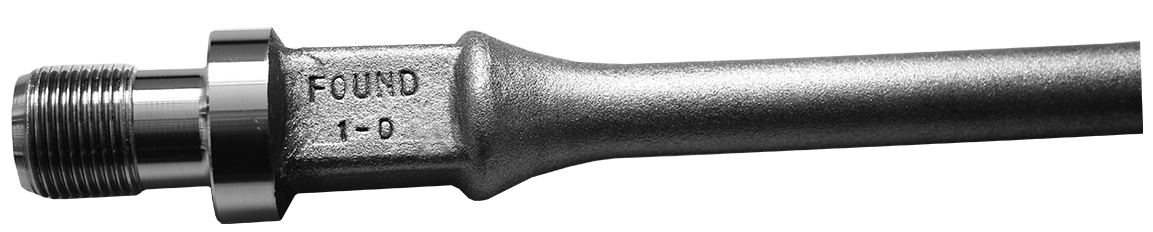

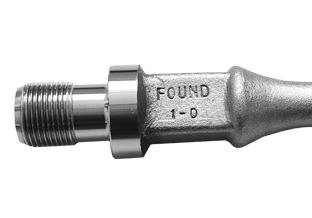

Насосная штанга является важным компонентом в системе производства нефти и газа. Штанги присоединяется через муфты и соединены с станком-качалкой или электромотором винтового насоса через полированную штангу на одной стороне. На другом стороне насосная штанга соединена с плунжером насоса или винтовым насосом. Штанга насосная предназначена для передачи движения от наземного привода к скважинным плунжерным или винтовым насосам.
Насосная штанга по механическим свойствам подразделяется на следующие классы: C, K, D, KD, HL, и HY.
Условный размер штанги | Φ16(5/8") | Φ19(3/4") | Φ22(7/8") | Φ25(1") | Φ29(11/8") |
Диаметр штанги | 15.88+0.18-0.36 | 19.05+0.20-0.41 | 22.23+0.20-0.41 | 25.40+0.23-0.46 | 28.58+0.25-0.51 |
(0.625+0.007-0.014) | (0.750+0.008-0.016) | (0.875+0.008-0.016) | (1.000+0.009-0.018) | (1.125+0.010-0.020) | |
Диаметр упорного бурта | 31.8+0.13-0.25 | 38.1+0.13-0.25 | 41.3+0.13-0.25 | 50.8+0.13-0.25 | 57.2+0.13-0.25 |
(1.250+0.005-0.010) | (1.500+0.005-0.010) | (1.625+0.005-0.010) | (2.000+0.005-0.010) | (2.250+0.005-0.010) | |
Ширина квадрата | 22.2(0.875) | 25.4(1.000) | 25.4(1.000) | 33.3(1.313) | 38.1(1.500) |
±0.8(±0.031) | |||||
Длина квадрата | 31.8(1.250) | 31.8(1.250) | 31.8(1.250) | 38.1(1.500) | 41.3(1.625) |
API длина штанги ±50(±2.0) | 508(20) | 508(20) | 508(20) | 508(20) | 508(20) |
1118(44) | 1118(44) | 1118(44) | 1118(44) | 1118(44) | |
1727(68) | 1727(68) | 1727(68) | 1727(68) | 1727(68) | |
2337(92) | 2337(92) | 2337(92) | 2337(92) | 2337(92) | |
2946(116) | 2946(116) | 2946(116) | 2946(116) | 2946(116) | |
7518(296) | 7518(296) | 7518(296) | 7518(296) | 7518(296) | |
9042(356) | 9042(356) | 9042(356) | 9042(356) | 9042(356) | |
Длина штанги в Китае ±50 | 900,1400,1900, | 900,1400,1900, | 900,1400,1900, | 900,1400,1900, | 900,1400,1900, |
2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | 2400,2900,3400, | |
79,009,900 | 79,009,900 | 79,009,900 | 79,009,900 | 79,009,900 | |
Диаметр подэлеваторного бурта | 31.1+0.13-3.17 | 35.7+0.13-3.17 | 38.1+0.13-3.17 | 48.4+0.13-3.17 | 55.6+0.13-3.17 |
(1.219+0.005-0.125) | (1.406+0.005-0.125) | (1.500+0.005-0.125) | (1.906+0.005-0.125) | (2.188+0.005-0.125) | |
AR±3.2(±0.125) | 47.6(1.875) | 57.1(2.250) | 66.7(2.625) | 76.2(3.000) | 85.7(3.375) |
CR+1.59-0.40 | 3.2(0.125) | 3.2(0.125) | 4.8(0.188) | 4.8(0.188) | 4.8(0.188) |
(+0.063-0.016) |
Механические свойства нормальных стальных насосных штанг | |||||||||||
Класс | Минимальный предел текучести (поправка 0.2%) | Минимальная прочность на растяжение | Максимальная прочность на растяжение | Удлинение 200mm% | Относительное сужение при разрыве Z% | Поверхностная твёрдость HRC | Твёрдость серединаHB | Усталостная долговечность | |||
psi | MPa | psi | MPa | psi | MPa | ≥13 | ≥50 | ≥1.0X106 | |||
K | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥50 | |||
C | 60000 | 414 | 90000 | 621 | 115000 | 793 | ≥13 | ≥50 | |||
D | 85000 | 586 | 115000 | 793 | 140000 | 965 | ≥13 | ≥50 | |||
KD | 85000 | 590 | 115000 | 795 | 140000 | 965 | ≥13 | ≥50 | |||
HL | 115000 | 795 | 140000 | 965 | 173339 | 1195 | ≥13 | ≥45 | |||
HY | / | / | 140000 | 965 | 173339 | 1195 | / | / | ≥42 | ≥224 | |
EHL | / | / | 188500 | 1300 | 217500 | 1500 | / | / | ≥50 | ≥320 | ≥2.5X106 |
Примечание: Когда прочности предела текучести не может быть измерено, следует рассмотреть возможность обработать штангу в стандартном образце и установить экстензометр для измерения. | |||||||||||
А. В основном насосная штанга, которая изготовлена из высококачественной углеродистой стали, может достигать механических свойств в этой таблице через эффективную термообработку. Б. В основном насосная штанга, которая изготовлена изстали молибденового хрома (но не ограничиваясь такой сталью), может достигать механических свойств в этой таблице через эффективную термообработку. |
Химический состав для обычных насосных штанг | |||||||||||
AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
1541 | 0.36-0.45 | 0.15-0.35 | 1.35-1.65 | ≤0.04 | ≤0.04 | ≤0.3 | ≤0.35 | ≤0.06 | 0.04-0.09 | ≤0.35 | ≤0.035 |
4120 | 0.17-0.24 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
4130 | 0.26-0.33 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
4138 | 0.37-0.45 | 0.17-0.37 | 0.9-1.2 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.2-0.3 | / | ≤0.2 | / |
4138M | 0.37-0.45 | 0.17-0.37 | 0.9-1.2 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.2-0.3 | 0.04-0.09 | ≤0.2 | / |
4140 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
4142 | 0.38-0.45 | 0.17-0.37 | 0.5-0.8 | ≤0.025 | ≤0.025 | 0.9-1.2 | ≤0.3 | 0.15-0.25 | 0.04-0.09 | ≤0.2 | / |
3130 | 0.22-0.29 | 0.15-0.35 | 0.71-1.0 | ≤0.025 | ≤0.025 | 0.42-0.65 | 0.72-1.0 | 0.01-0.06 | / | ≤0.2 | / |
4320 | 0.18-0.42 | 0.15-0.35 | 0.8-1.0 | ≤0.025 | ≤0.025 | 0.7-0.9 | 1.15-1.5 | 0.2-0.3 | 0.04-0.09 | ≤0.35 | ≤0.035 |
4330 | 0.3-0.35 | 0.15-0.35 | 0.8-1.1 | ≤0.025 | ≤0.025 | 0.8-1.1 | 1.65-2.0 | 0.2-0.3 | 0.05-0.10 | ≤0.2 | / |
4621 | 0.18-0.23 | 0.17-0.37 | 0.7-0.9 | ≤0.025 | ≤0.025 | ≤0.35 | 1.65-2.0 | 0.2-0.3 | / | ≤0.2 | / |
4720 | 0.19-0.23 | 0.15-0.35 | 0.85-1.05 | ≤0.025 | ≤0.025 | 0.8-1.05 | 0.9-1.2 | 0.22-0.30 | 0.02-0.05 | 0.40-0.60 | / |
